Изолятор ИОСК 10-20-280-2 УХЛ1

Полимерный опорный изолятор ИОСК 10-20-280-2 УХЛ1 предназначен для изоляции и механического крепления токоведущих частей в электрических аппаратах и для монтажа токоведущих шин распределительных устройств электрических станций и подстанций номинальным напряжением 20 кВ.
Изолятор изготавливается в соответствии с требованиями национальных стандартов Украины СОУ МПЕ 40.1.51.302:2006.

Преимущества изолятора ИОСК 10-20-280-2 УХЛ1:

  • срок эксплуатации 30 лет, благодаря применению кремнийорганической изоляционной оболочки;
  • высокая стойкость к воздействию кислот и щелочей, к ультра-фиолетовому облучению;
  • трекинго-эрозинная стойкость;
  • высокие гидрофобные свойства; лёгкий вес;
  • более стоек к актам вандализма;
  • изолятор устойчив к ошибкам персонала при монтаже и эксплуатации;
  • цельнолитая защитная оболочка.

Заменяемый фарфоровый аналог изолятора: ОНШ-20-10, ОНШ-20-2000, ОШН-10-125А

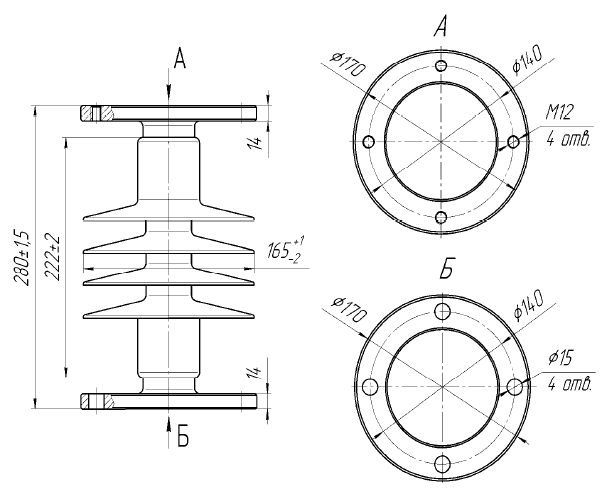

Изолятор ИОСК 10-20-280-2 УХЛ1

Технические характеристики:

Наименование характеристик

Норма
для изоляторов

Обозначение конструкторского документа

ИЦ-55

Номинальное напряжение, Кв

20

Разрушающая механическая сила на изгиб, Кн не менее

10

Длина пути утечки, мм

620

Выдерживаемое напряжение промышленной частоты
в течение 1 минуты, кВ не менее:
- в сухом состоянии
- под дождем



65
50

Выдерживаемое напряжение грозового импульса, «1,2/50», кВ не менее

125

50% разрядное напряжение промышленной частоты в увлажненном и загрязненном состоянии, кВ не менее

24

Масса изолятора, кг

7,1

Варианты обозначения:
Изолятор ИОСК-20-10-210-2 УХЛ1, ИОСК20-10-210-2 УХЛ1, ИОСК20-10-210-2УХЛ1
