Изолятор ИОСК-5/35 УХЛ2
Полимерный опорный изолятор ИОСК 5/35 УХЛ2 предназначен для изоляции и механического крепления токоведущих частей в электрических аппаратах и для монтажа токоведущих шин распределительных устройств электрических станций и подстанций напряжением 35 кВ внутри помещения.
Изолятор изготавливается в соответствии с требованиями ТУ 3494-007-4820589-2001.
Преимущества изолятора ИОСК 5/35 УХЛ2:
- срок эксплуатации 30 лет, благодаря применению кремнийорганической изоляционной оболочки;
- высокая стойкость к воздействию кислот и щелочей, к ультра-фиолетовому облучению;
- трекинго-эрозинная стойкость;
- высокие гидрофобные свойства; лёгкий вес;
- более стоек к актам вандализма;
- изолятор устойчив к ошибкам персонала при монтаже и эксплуатации;
- цельнолитая защитная оболочка;
- энергосбережение за счет снижения токов утечки по поверхности загрязненных изоляторов в десятки раз.

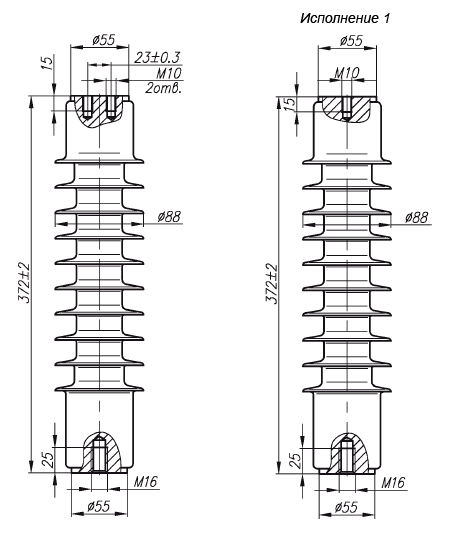

Изолятор изготавливается в двух вариантах исполнения в зависимости от количества крепежных отверстий в верхнем фланце.
Заменяемый фарфоровый аналог: изолятор ИО-35-3,75 У3, ИОР-35-3,75 УХЛ2.
Технические характеристики:
Наименование параметра | Значение |
Номинальное рабочее напряжение, кВ | 35 |
Наибольшее рабочее напряжение, кВ | 40,5 |
Выдерживаемое напряжение промышленной частоты в сухом состоянии, кВ, не менее | 95 |
Выдерживаемое напряжение грозовых импульсов, кВ, не менее | 190 |
Механическая разрушающая сила на изгиб, кH, не менее | 5 |
Длина пути утечки, мм, не менее | 700 |
Вес, кг, не более | 3,8 |
Варианты обозначения:
Изолятор ИОСК5/35УХЛ2, ИОСК5/35 УХЛ2
