Изолятор ИП-10/630-7,5 УХЛ2 б/ш

Изолятор ИП-10/630-7,5(без шины) предназначен для проведения и изоляции токоведущих частей закрытых распределительных устройств электрических станций и подстанций, комплектных распределительных устройств, соединения с открытыми распределительными устройствами или линиями электропередачи на переменное напряжение 10 кВ частоты до 100 Гц, для работы в атмосфере типов I или II по ГОСТ 15150-69, а также для закрытых токопроводов.

Изолятор ИП-10/630-7,5 УХЛ2 б/ш

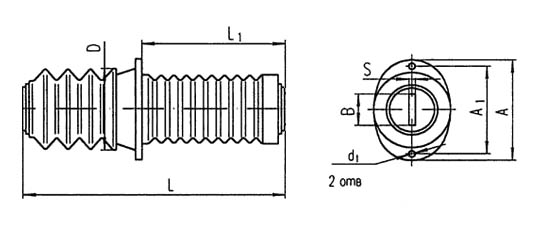

Габаритные размеры:

Наименование изолятора
L, мм
L1, мм
A, мм
A1, мм
D, мм
B, мм
S, мм
d1, мм
Изолятор ИП-10/630-7,50 (без шины)
470
250
205
165
140
50
6
13

Технические характеристики:

Наименование параметра
Показатель
Номинальное напряжение, кВ
10
Номинальный ток, А
630
Минимальная разрушающая сила на изгиб, кН
7,5
Масса, кг.
5,3

Варианты обозначения:
Изолятор ИП-10/630-7,50 УХЛ2, ИП-10/630-750 УХЛ2, ИП-10/630-7,5 УХЛ 2, ИП10/630-7,5 УХЛ2, ИП10/630-7,50 УХЛ 2
