Изолятор ОФР-20-3000
Изолятор ОФР-20-3000 У3 предназначен для изоляции и механического крепления токоведущих частей в электрических аппаратах и для монтажа токоведущих шин распределительных устройств электрических станций и подстанций

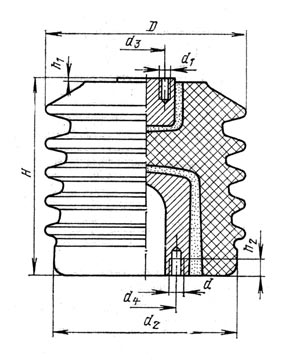

Габаритные размеры:
Тип изолятора |
H, мм |
A, мм |
h1, мм |
h2, мм |
D, мм
|
d, мм |
d1, мм |
d2, мм |
d3, мм |
Изолятор ОФР-20-3000 УТ3 | 206 |
- |
2 |
30 |
185 |
М16 |
М12 |
206 |
40 |
Технические характеристики:
Наименование параметра |
Показатель |
Номинальное напряжение, кВ | 20 |
Минимальная разрушающая сила на изгиб, кН | 30 |
Масса, кг. | 15,0 |
В настоящее время изолятор ОФР-20-3000 У3 не изготавливается и подлежит замене на современный аналог.
Варианты обозначения:
Изолятор ОФР20-3000 У3, ОФР203000 У3, ОФР-20-30,00 У3
