Изолятор ОЛК-4-10 УХЛ1

Линейный штыревой полимерный изолятор ОЛК-4-10-А-3 УХЛ1, ОЛК-12,5-10-А-3 предназначен для для электрической изоляции и крепления проводов и грозозащитных тросов воздушных линий электропередачи и открытых распределительных устройств подстанций высокого напряжения.
В изоляторах типа ОЛК применена специальная конструкция предназначенная для крепления проводов ВЛЭП 10кВ на траверсе или бестраверсного крепление провода 10 кВ к опоре.
Расстояние между верхним оконцевателем с проводом и нижним штырем более 100 мм. По этой причине изолятор практически не пробиваем внутри стеклопластикового композита имеющего электрическую прочность более 40 кВ на 1см, в отличии от ранее применявшихся фарфоровых и стеклянных со стенкой отделяющей заземленный штырь от провода 10-15 мм.
При обычной транспортировке полностью исключен бой данных изоляторов, в отличии от ранее применявшихся фарфоровых ШФ-10 и стеклянных изоляторов ШС-10.
Малый вес и удобная упаковка позволяют на месте монтажа перемещать необходимые количества изоляторов вручную без при­менения машин и техники.

ПРЕИМУЩЕСТВА ИЗОЛЯТОРА ОЛК-4-10-А-3 УХЛ1, ОЛК-12,5-10-А-3 УХЛ1

-надежное, легкое и быстрое крепление изолятора. Произведенная в заводских условиях операция соединения изоляционной части и штыря изолятора исключает трудоемкие операции в полевых условиях, по намотке пропитанных суриком материаловна штырь для фиксации изолятора или разогревание полиэтиле­нового колпачка (обычно не выполняющееся) и его напрессовывание на штырь траверсы .
-упругие свойства изолятора и отсутствие хрупких деталей, позволяют транспортировать изоляторы без боя.
-отсутствие стеклянной детали исключает вандализм в отношении изоляторов и снижает риск расстрела изоляторовиз оружия.
-уменьшение веса изолятора дает экономию на транспортных расходах
-термостойкость более 350 С, термошок - более 420 градусов, повышенная сейсмостойкость
-высокая гидрофобность, трекингостойкость для работы в условиях сильных загрязнений, и как следствие, отсутствие необходимости проведения раз в полгода осмотров по выявлению загрязнения.
-срок эксплуатации 30 лет, благодаря применению кремнийорганической изоляционной оболочки.

ИСПОЛНЕНИЯ ИЗОЛЯТОРОВ ПО СПОСОБУ КРЕПЛЕНИЯ ПРОВОДА

ОЛК-4-10-А-3 УХЛ1, ОЛК-12,5-10-А-3 - оголовок с боковой канавкой
ОЛК-4-10-Б-3 УХЛ1, ОЛК-12,5-10-Б-3 - оголовок с боковой канавкой и верхним прижимом
ОЛК-4-10-В-3 УХЛ1, ОЛК-12,5-10-В-3 - оголовок с боковой канавкой, верхним прижимом и местом для крепления штатных спиральных вязок типа ВИС.

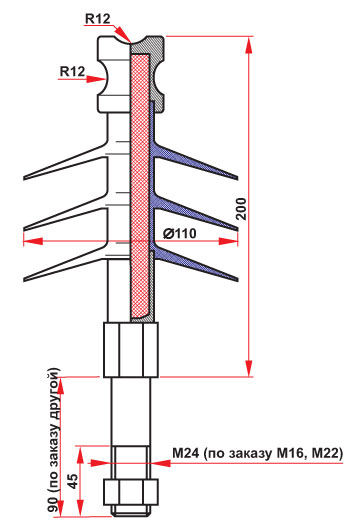

Изолятор ОЛК-4-10 УХЛ1

Технические характеристики:

ПОКАЗАТЕЛЬ
ОЛК-4-10-А-3 УХЛ1, (ОЛК-12,5-10-А-3 УХЛ1)
Номинальное напряжение, кВ
10
Испытательное напряжение полного грозового импульса, не менее, кВ
100
Мининимальная разрушающая сила на изгиб, кН, не менее
4 (12,5)
Длина пути утечки не менее, см
35
Пробивное напряжение в изоляционной среде, кВ, не менее
280
Выдерживаемое напряжение промышленной частоты,в сухом состоянии,кВ
75
Выдерживаемое напряжение промышленной частоты,под дождем,кВ
45
Масса, не более, кг
0,7

Варианты обозначения:
Изолятор ОЛК4-10-А-3 УХЛ1, ОЛК12,5-10-А-3, ОЛК-4-10А-3 УХЛ1, ОЛК-12,5-10А-3, ОЛК-4-10-А3 УХЛ1, ОЛК-12,5-10-А3, ОЛК4-10-А3 УХЛ1, ОЛК12,5-10-А3, ОЛК-4-10-Б3 УХЛ1, ОЛК12,5-10-Б3, ОЛК4-10-В3 УХЛ1, ОЛК12,5-10-В3
