Изолятор ОСК-10-110-В-2 УХЛ1
Полимерный опорный изолятор ОСК 10-110-В-2 УХЛ1 предназначен для изоляции и механического крепления токоведущих частей в электрических аппаратах и для монтажа токоведущих шин и проводов распределительных устройств электрических станций и подстанций напряжением 110 кВ.
Изолятор изготавливается в соответствии с требованиями ТУ 3494-016-54276425-2007.
Преимущества изолятора ОСК 10-110-В-2 УХЛ1:
- срок эксплуатации 30 лет, благодаря применению кремнийорганической изоляционной оболочки;
- высокая стойкость к воздействию кислот и щелочей, к ультра-фиолетовому облучению;
- трекинго-эрозинная стойкость;
- высокие гидрофобные свойства, лёгкий вес;
- более стоек к актам вандализма;
- изолятор устойчив к ошибкам персонала при монтаже и эксплуатации;
- цельнолитая защитная оболочка;
- энергосбережение за счет снижения токов утечки по поверхности загрязненных изоляторов в десятки раз.
Изолятор ОСК-10-110-В-2 УХЛ1 рассчитан на эксплуатацию в условиях II степени загрязнения согласно ГОСТ 9920 и изготавливается в четырех вариантах исполнения в зависимости от диаметра и вида крепежных отверстий, а также расстояния между ними.
Заменяемые фарфоровые аналоги: изолятор ИОС-110-600 УХЛ1, ИОС-110-600 I М УХЛ1.

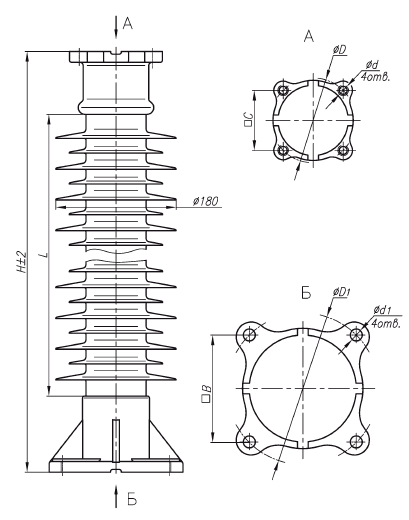

Габаритные размеры:
Обозначение исполнения изолятора | Габаритные размеры | ||||||
Н, мм | С, мм | D, мм | d, мм | B, мм | D1, мм | d1, мм | |
ОСК-10-110-В-2 УХЛ1 | 1100 | 160 | Ø18 | 160 | Ø18 | ||
ОСК-10-110-В-01-2 УХЛ1 | 1100 | Ø127 | М16 | Ø178 | Ø18 | ||
ОСК-10-110-В-02-2 УХЛ1 | 1100 | Ø127 | М16 | 160 | Ø18 | ||
ОСК-10-110-В-06-2 УХЛ1 | 1100 | 160 | Ø18 | 194 | Ø20 |
Технические характеристики:
Наименование параметра | Значение |
Номинальное рабочее напряжение, кВ | 110 |
Наибольшее рабочее напряжение, кВ | 126 |
Выдерживаемое напряжение промышленной частоты в сухом состоянии, кВ, не менее | 230 |
Выдерживаемое напряжение промышленной частоты под дождем, кВ, не менее | 230 |
50%-ое разрядное напряжение промышленной частоты загрязненного и увлажненного изолятора, действующее значение, кВ, не менее | 110 |
Выдерживаемое напряжение грозовых импульсов, кВ, не менее | 480 |
Механическая разрушающая сила на изгиб, кH, не менее | 10 |
Механический разрушающий крутящий момент, кНм, не менее | 4 |
Длина пути утечки, мм, не менее | 3180 |
Степень загрязнения изолятора по ГОСТ 9920 (СЗ), не более | II |
Степень загрязнения атмосферы в районе эксплуатации изолятора (СЗА), не более | IV |
Вес, кг, не более | 26-28 |
Варианты обозначения:
Изолятор ОСК10-110-В-2УХЛ1, OCK-10-110-В-2 УХЛ1
