Изолятор ОСК-12,5-150-А-4 УХЛ1
Изолятор ОСК-12,5-150-А-4 УХЛ1 (опорный, стержневой, кремнийорганический), предназначен для изоляции и крепления токоведущих частей в электрических аппаратах и распределительных устройствах (РУ) электрических станций и подстанций переменного тока напряжением 150 кВ частотой 50 Гц.
Изолятор изготавливается в соответствии с впервые введенным в 2003 году ГОСТ Р 52082-2003 "Изоляторы полимерные опорные наружной установки на напряжение 6--220кВ. Общие технические условия" и ТУ 3494-004-59116459-05 "Изоляторы полимерные опорные типа ОСК" разработанными и выпущенными ОАО"ФСК ЕЭС" с регистрацией в Госстандарте.
Преимущества изолятора ОСК-12,5-150-А-4 УХЛ 1:
- Срок эксплуатации 30 лет, благодаря применению кремнийорганической изоляционной оболочки;
- высокая стойкость к воздействию кислот и щелочей, к ультра-фиолетовому облучению;
- трекинго-эрозинная стойкость;
- высокие гидрофобные свойства; лёгкий вес;
- более стоек к актам вандализма;
- устойчив к ошибкам персонала при монтаже и эксплуатации.
Цена изоляторов серии ОСК из кремнийорганической резины уже сейчас сопоставима с ценой заменяемых фарфоровых аналогов, при значительно более высоких эксплуатационных характеристиках.
Условное обозначение опорного изолятора по ГОСТ 52082-03:
"О" - опорный.
"С" - стержневой.
"К" - защитная оболочка кремнийорганическая.
"12,5" - минимальное разрушающее усилие на изгиб, в кН.
"150" - номинальное напряжение, в кВ.
"А" - индекс модификации, исполнение фланцев.
"4" - степень загрязнения по ГОСТ 9920.
"УХЛ1" - климатическое исполнение по ГОСТ 15150.
В комплект поставки изолятора входит:
- изолятор в упаковке по ГОСТ Р 52082-03;
- паспорт на каждый изолятор;
- руководство по эксплуатации;
- сертификат соответствия и свидетельство о приемке на партию изоляторов поставляемых в один адрес.
Заменяемый полимерный аналог - ИОСПК-12,5-150/650-А-II УХЛ1
Технические характеристики:
ПОКАЗАТЕЛЬ |
ОСК-12,5-150-А-4 УХЛ1 |
Номинальное напряжение, кВ | 150 |
Наибольшее рабочее напряжение, кВ | 172 |
Испытательное напряжение полного грозового импульса, не менее, кВ | 650 |
50%-ное разрядное напряжение промышленной частоты в загрязненном и увлажненном состоянии, кВ |
150 |
При удельной поверхностной проводимости слоя загрязнения, мкСм | 10 |
Мининимальная разрушающая сила на изгиб, кН, не менее | 12,5 |
Минимальный разрушающий крутящий момент, не менее, кНхм | 2 |

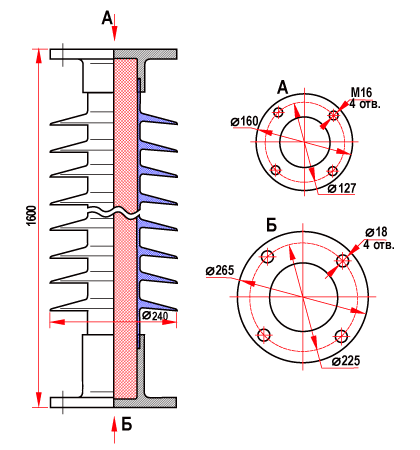

Строительная высота H, мм | 1600 |
Длина пути утечки не менее, см | 390 |
Установочный размер верхнего фланца, мм | D127 4отв. М16
|
Установочный размер нижнего фланца, мм | D225 4отв. D18
|
Масса, не более, кг | 57 |
Варианты обозначения:
Изолятор OCK-12.5-150-A-4 УХЛ1, ОСК12,5-150-А-4 УХЛ1, ОСК-12,5-150А-4 УХЛ1, ОСК-12,5-150-А-4 УХЛ 1, ОСК-12,5-150-А4 УХЛ1
