Изолятор П-35/630-750
Изолятор П-35/630-750 УХЛ2 предназначен для проведения и изоляции токоведущих частей закрытых распределительных устройств электрических станций и подстанций, комплектных распределительных устройств, соединения с открытыми распределительными устройствами или линиями электропередачи на переменное напряжение 35 кВ частоты до 100 Гц, для работы в атмосфере типов I или II по ГОСТ 15150-69, атакже для закрытых токопроводов.

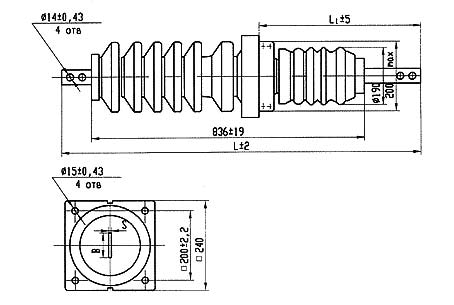

Габаритные размеры:
Наименование изолятора |
L, мм
|
L1, мм |
B, мм |
S, мм |
S1, мм |
Изолятор П-35/630-750 У2 | 1056 |
507 |
50 |
6 |
- |
Технические характеристики:
Наименование параметра |
Показатель |
Номинальное напряжение, кВ | 35 |
Номинальный ток, А | 630 |
Минимальная разрушающая сила на изгиб, кН | 7,5 |
Длина пути утечки, см | 70 |
Масса, кг. | 36,0 |
В настоящее время изолятор П-35/630-750 УХЛ2 не изготавливается и подлежит замене на современный аналог.
Варианты обозначения:
Изолятор П-35/630-750 У2, П-35/630-750У2, П35/630-750 УХЛ2, П35/630-750У2
