Изолятор ШФ-20 Г

Фарфоровый штыревой изолятор ШФ-20 Г предназначен для изоляции и крепления проводов на воздушных линиях электропередач и в распределительных устройствах электростанций и подстанций переменного тока напряжением от 0,4 до 20 кВ включи-тельно частотой до 100 Гц при температуре окружающего воздуха от +50 С до -60 С.

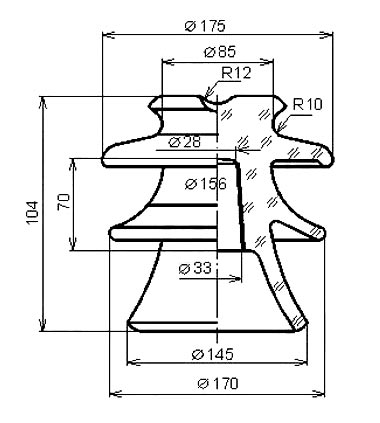

Изолятор ШФ-20 Г

Технические характеристики:

Наименование параметра

ШФ20Г

Номинальное напряжение, кВ
20

Минимальная механическая разрушающая нагрузка, кН

13

Длина пути утечки, мм.

400

Выдерживаемое напряжение 50 Гц (под дождем), кВ

65

Выдерживаемое импульсное напряжение 1,2/50, кВ

+135/-135

Выдерживаемое напряжение в сухом состоянии, кВ

85

Масса, кг.
3,5

Варианты обозначения:
Изолятор ШФ-20 Г, ШФ20Г, ШФ20 Г
