Компенсатор КША, КШАК
Компенсаторы КША и КШАК предназначены для компенсации температурных расширений алюминиевых шин плоского и коробчатого сечения.
Структура условного обозначения компенсаторов:
- К – компенсатор;
- Ш – шинный;
- А – для алюминиевых шин;
- К – для шин коробчатого сечения (для шин плоского сечения не указывается);
- А х Б – сечение шины в милиметрах;
- С, Б – тип присоединения компенсатора к шине (Б – болтовое, С – сварное);
- У2 – климатическое исполнение и категория размещения по ГОСТ 15150-69.

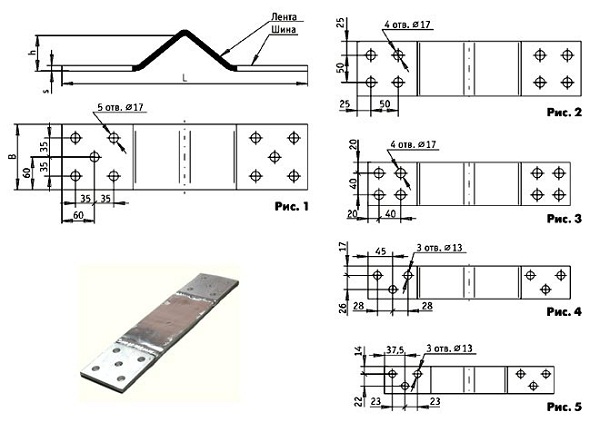

Компенсатор КША 120x10 Б У2, КША 100x10 Б У2, КША 80x10 Б У2, КША 60x10 Б У2, КША 50x5 Б У2 (болтовое соединение)
Технические характеристики:
Тип компенсатора |
Рис. |
Размеры шины, мм |
Номинальный ток, А |
Размеры, мм |
Масса, кг |
|||
s |
h |
L |
B |
|||||
Компенсатор КША 120x10 Б У2 |
1 |
120x10 |
2000 |
10 |
65 |
450 |
120 |
1,62 |
Компенсатор КША 100x10 Б У2 |
2 |
100x10 |
1600 |
10 |
65 |
410 |
100 |
1,24 |
Компенсатор КША 80x10 Б У2 |
3 |
80x10 |
1250 |
10 |
65 |
370 |
80 |
0,90 |
Компенсатор КША 60x10 Б У2 |
4 |
60x10 |
1000 |
10 |
65 |
370 |
60 |
0,68 |
Компенсатор КША 50x5 Б У2 |
5 |
50x5 |
630 |
5 |
50 |
310 |
50 |
0,28 |

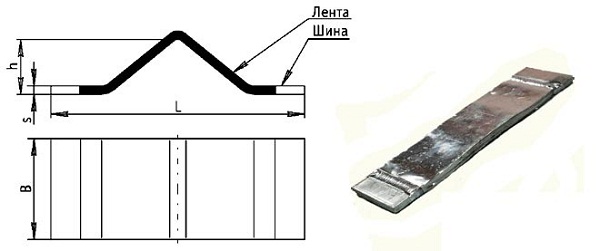

Компенсатор КША 120x10 C У2, КША 100x10 C У2, КША 80x10 C У2, КША 60x10 C У2, КША 50x5 C У2 (сварное соединение)
Технические характеристики:
Тип компенсатора |
Размеры шины, мм |
Номинальный ток, А |
Размеры, мм |
Масса, кг |
|||
s |
h |
L |
B |
||||
Компенсатор КША 120x10 С У2 |
120x10 |
2000 |
10 |
65 |
300 |
120 |
1,06 |
Компенсатор КША 100x10 С У2 |
100x10 |
1600 |
10 |
65 |
300 |
100 |
0,87 |
Компенсатор КША 80x10 С У2 |
80x10 |
1250 |
10 |
65 |
300 |
80 |
0,68 |
Компенсатор КША 60x10 С У2 |
60x10 |
1000 |
10 |
65 |
300 |
60 |
0,55 |
Компенсатор КША 50x5 С У2 |
50x5 |
630 |
5 |
50 |
250 |
50 |
0,18 |

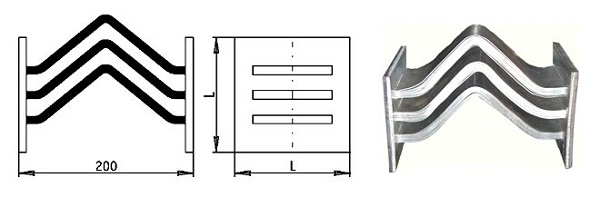

Компенсатор КШАК 100x100 C У2, КШАК 125x125 C У2, КШАК 150x150 C У2, КШАК 175x175 C У2, КШАК 200x200 C У2
Технические характеристики:
Тип компенсатора |
Размеры шины, мм |
Номинальный ток, А |
L, мм |
Масса, кг |
Компенсатор КШАК 100x100 С У2 |
100x100 |
2500 |
120 |
2,6 |
Компенсатор КШАК 125x125 С У2 |
120x125 |
4000 |
145 |
3,1 |
Компенсатор КШАК 150x150 С У2 |
150x150 |
5000 |
170 |
4,20 |
Компенсатор КШАК 175x175 С У2 |
175x175 |
6300 |
195 |
5,50 |
Компенсатор КШАК 200x200 С У2 |
200x200 |
8000 |
220 |
8,30 |
