Муфты кабельные-концевые КНТп из термоусаживаемых материалов наружного исполнения
Концевые термоусаживаемые муфты наружной установки 3 КНТП 10-50/120, 3 КНТП 10-150/240, 4 КНТП 1-25/95, 4 КНТП 1-50/150, 4 КНТП 1-150/240 предназначены для оконцевания предназначены для оконцевания многожильных силовых кабелей на переменное напряжение от 1 (4 КНТП 1-25/95, 4 КНТП 1-50/150, 4 КНТП 1-150/240) до 10 кВ (3 КНТП 10-50/120, 3 КНТП 10-150/240).
Устанавливаются на открытом воздухе, в том числе в качестве мачтовых при разности высот до 25 метров.
Диапазон допустимых температур окружающей среды от +50 до -50 С.
Технические характеристики
|
кол-во жил |
Напряжение |
сечение кабеля мм2 |
3 КНТП 10-50/120 для кабеля 50-120 мм |
3 |
до 10 кВ |
50, 70, 95, 120 |
3 КНТП 10-150/240 для кабеля 150-240 мм |
3 |
до 10 кВ |
150, 185, 240 |
4 КНТП 1-25/95 для кабеля 25-95 мм |
4 |
до 1 кВ |
25, 35, 50, 70, 95 |
4 КНТП 1-50/150 для кабеля 50-150 мм |
4 |
до 1 кВ |
50, 70, 95, 120, 150 |
4 КНТП 1-150/240 для кабеля 150-240 мм |
4 |
до 1 кВ |
150, 185, 240 |

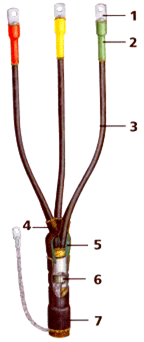

Муфта 1КНТп
1 - наконечник
2 - манжета концевая
3 - жильная трубка
4 - изолятор
5 - манжета пальцевая
6 - перчатка
7 - детали заземления
8 - манжета поясная
Муфта 10КНТп
1 - наконечник
2 - манжета концевая
3 - жильная трубка
4 - изолятор
5 - манжета пальцевая
6 - перчатка
7 - лента-регулятор
8 - детали заземления
9 - манжета поясная
