Заземлитель ЗОН-110Б-II УХЛ1

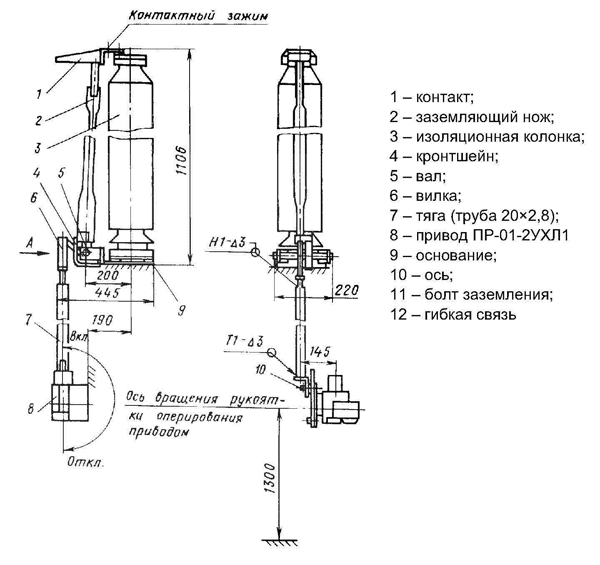

Заземлитель ЗОН-110Б-II УХЛ1 предназначен для заземления нейтрали силового трансформатора, не имеющего защиты от замыканий на землю.
Заземлитель устанавливается на стационарных трансформаторных подстанциях в сетях переменного тока на номинальное напряжение 110 кВ, а также на передвижных трансформаторных подстанциях. Заземлитель ЗОН-110Б-IIУХЛ1 совместно с приводами ПР-01-2УХЛ1 или ПРГ-00-2УХЛ1 обеспечивает ручное включение и отключение в условиях, нормированных ГОСТ 15543-70 и ГОСТ 15150-69 для категории I исполнения УХЛ1.
Условия эксплуатации заземлителя:
1) высота над уровнем моря не более 1000 м;
2) толщина гололеда не более 20 мм;
3) скорость ветра не более 40 м/с при отсутствии гололеда и до 15 м/с при гололеде.
Длина пути утечки опорной изоляции заземлителя типа ЗОН-110Б-IIУХЛ1 соответствует категории Б (II) ГОСТ 9920 для класса напряжения 110 кВ.
В условном обозначении типов заземлителей принято:
- З - заземлитель;
- О - однополюсный;
- Н - наружной установки;
- 110 - номинальное напряжение, кВ;
- Б - усиленная изоляция;
- II - вариант исполнения;
- УХЛ - климатическое исполнение;
- 1 - категория размещения.
Отдельно поставляются изоляторы для заземлителей: С4-450-II М УХЛ1.
Технические характеристики:
Наименование параметра |
Норма |
Номинальное напряжение, соответствующее наибольшему |
110 (126) |
Номинальный ток, А |
400 |
Номинальная частота, Гц |
50 |
Номинальный кратковременный выдерживаемый ток (ток термической стойкости), кА |
6,3 |
Наибольший пик номинального кратковременного выдерживаемого тока (ток электродинамической стойкости), кА |
15,75 |
Время протекания номинального кратковременного |
3 |
Допустимая механическая нагрузка на выводы с учетом влияния ветра и гололеда Н, не менее |
800 |
Масса, кг. |
64 |
Варианты обозначения:
заземлитель ЗОН-110БII УХЛ1, ЗОН110Б-IIУХЛ1, 3OH-110M-II УХЛ1, ЗОН-110Б-2 УХЛ1
