Разъединитель РДЗ.1-35Б/2000 Н УХЛ1
Разъединители высоковольтные типа РДЗ-2-35/1000 УХЛ1, РДЗ-1-35/1000 УХЛ1, РД-35/1000 УХЛ1, РДЗ-2-35Б/1000 УХЛ1, РДЗ-1-35Б/1000 УХЛ1, РДЗ-2-35Б/2000 УХЛ1, РДЗ-1-35Б/2000 УХЛ1 предназначены для включения и отключения находящихся под напряжением обесточенных участков электрических цепей высокого напряжения 35 кВ, а также заземления отключенных участков при помощи заземлителей.
Структура условного обозначения разъединителя:
- Р – разъединитель;
- Д – двухколонковый;
- З – индекс, обозначающий наличие заземлителей;
- 1, 2 – количество заземлителей;
- 35 – номинальное напряжение, кВ;
- Б – усиленное исполнение изоляции – категория Б по ГОСТ 9920 (при нормальном исполнении индекс отсутствует);
- 1000, 2000 – номинальный ток, А;
- УХЛ1 – климатическое исполнение и категория размещения по ГОСТ 15150-69 и ГОСТ 15543-70.
Разъединители состоят из отдельных полюсов, которые могут использоваться в однополюсном или трехполюсном вариантах установки.
Полюс разъединителя выполнен в виде колонкового аппарата с разворотом главных ножей в горизонтальной плоскости и состоит из цоколя изоляционных колонок, токоведущей системы и заземляющего устройства.
Токоведущая система представляет собой два контактных ножа. Каждый нож состоит из основания, на котором крепятся параллельно две медные шины у разъединителей на 1000 А и четыре, расположенные в два яруса – у разъединителей на 2000 А. Один конец шин гибкими связями соединен с контактным выводом, а на другом образован разъемный контакт.
Вращением изоляционных колонок осуществляется операции «Включение» и «Отключение». Рычаги колонок соединены между собой внутриполюсной тягой и межполюсными тягами, поворачивающими колонки всех полюсов разъединителя на 90 градусов.
Управление разъединителями осуществляется при помощи приводов ПР-У1.
Технические характеристики:
Наименование параметра |
Категория «А» |
Категория «Б» |
|
Номинальный ток, А |
|||
1000 |
1000 |
2000 |
|
Номинальное напряжение, кВ |
35 |
35 |
35 |
Номинальный ток, А |
1000 |
1000 |
2000 |
Предельный сквозной ток, кА |
63 |
63 |
80 |
Ток термической стойкости, кА |
25 |
25 |
31,5 |
Время протекания тока термической стойкости, с |
|
|
|
Масса разъединителя в однополюсном исполнении, кг. |
|
|
|

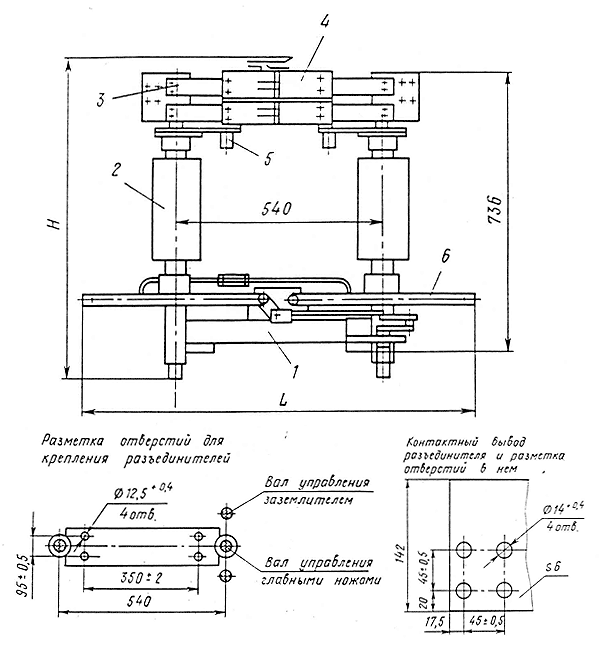

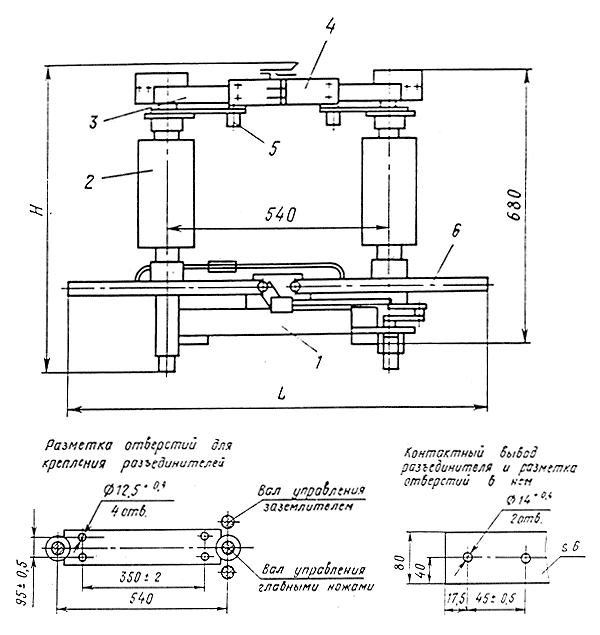

Общий вид, габаритные, установочные и присоединительные размеры разъединителя:
1 – цоколь; 2 – изоляционная колонка; 3 – нож с ламелями; 4 – нож без ламелей;
5 – неподвижный контакт, 6 – заземлитель
Тип |
Н, мм |
L , мм |
РДЗ-1-35/1000 УХЛ1 |
780 |
890 |
РДЗ-2-35/1000 УХЛ1 |
780 |
1030 |
РДЗ-1-35Б/1000 УХЛ1 |
780 |
890 |
РДЗ-2-35Б/1000 УХЛ1 |
780 |
1030 |
РД-35/1000 УХЛ1 |
780 |
750 |
