Разрядник РТФ-10-0,2/1 У1

Трубчатый разрядник РТФ-10-0,2/1 УХЛ1 предназначен для защиты от грозовых перенапряжений изоляции линий электропередач, и в совокупности с другими защитными средствами, для защиты изоляции электрооборудования (кроме вращающихся машин) станций и подстанций переменного тока частоты 50 Гц.

Разрядник устанавливавается в сетях как с изолированной, так и с заземленной нейтралью. Разрядник подключается параллельно защищаемому объекту и соответствует ГОСТ 11475-80.

Условия работы:

  • высота над уровнем моря не более 1000 м ;
  • температура окружающего воздуха от - 60 С до +50 С ;

Технические характеристики:

Наименование параметра

РТФ-10-0,2/1 У1

Номинальное напряжение, кВ действ.

10

Наибольшее допустимое напряжение, кВ действ.

12

Пределы тока отключения, кА:
- нижний
- верхний


0,2
1,0

Масса, кг.

1,6

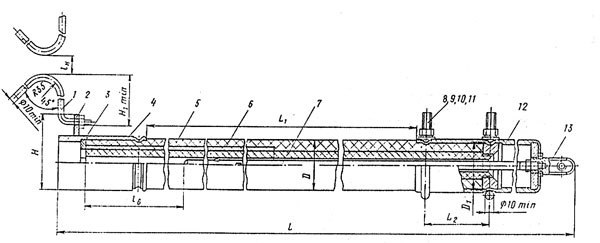

L, мм.
505
L1, мм.
233
L2, мм.
65
Н, мм.
73
Н1, мм.
250
D, мм.
43
D1, мм.
41
Разрядник РТФ-10-0,2/1 У1

Варианты обозначения:
разрядник РТФ10-0,2/1 УХЛ1, РТФ-10-0,2/1УХЛ1, РТФ-10-0,2/1 УХЛ 1, РТФ-10-0,2/1У1
