Разрядник РВС-15

Вентильный разрядник РВС-15 У1 предназначен для защиты от атмосферных перенапряжений изоляции электрооборудования переменного тока частотой 50 и 60 Гц. Изготавливается для сетей с любой системой заземления нейтрали. Разрядник соответствует ТУ16-521.264-79 и группе III по ГОСТ 16357-83.

Условия работы:

  • высота над уровнем моря не более 1000 м ;
  • температура окружающего воздуха от - 45 С до +40 С ;
  • относительная влажность воздуха при температуре +25 С до 100% .

Технические характеристики:

Наименование параметра

РВС-15У1

Класс напряжения сети, кВ действ.

15

Номинальное напряжение, кВ действ.

18

Пробивное напряжение при частоте 50 Гц в сухом состоянии и под дождем, кВ действ.
-не менее
-не более



38
48

Импульсное пробивное напряжение при предразрядном времени от 2 до 20 мкс и при полном импульсе 1,2/50 мкс, кВ

67

Остающееся напряжение при импульсе тока с длительностью фронта 8 мкс, кВ, не более
- с амплитудой тока 3000 А
- с амплитудой тока 5000 А
- с амплитудой тока 10000 А



57
61
67

Токовая пропускная способность:
- 20 импульсов тока волной 16/40 мкс, кА
- 20 импульсов тока прямоугольной волной длительностью 2000 мкс, А


10,0

150,0

Длина пути утечки внешней изоляции, см.

54

Допустимое тяжение проводов, Н.

300

Высота (Н), мм

800

Масса, кг.
49

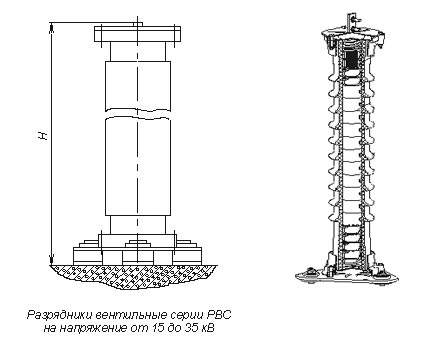

Разрядник РВС-15

Варианты обозначения:
разрядник РВС-15У1, РВС15У1, РВС-15 У 1
