Разрядник РВС-20

Вентильный разрядник РВС-20 У1 предназначен для защиты от атмосферных перенапряжений изоляции электрооборудования переменного тока частотой 50 и 60 Гц. Изготавливается для сетей с любой системой заземления нейтрали. Разрядник соответствует ТУ16-521.264-79 и группе III по ГОСТ 16357-83.

Условия работы:

  • высота над уровнем моря не более 1000 м ;
  • температура окружающего воздуха от - 45 С до +40 С ;
  • относительная влажность воздуха при температуре +25 С до 100% .

Технические характеристики:

Наименование параметра

РВС-20У1

Класс напряжения сети, кВ действ.

20

Номинальное напряжение, кВ действ.

24

Пробивное напряжение при частоте 50 Гц в сухом состоянии и под дождем, кВ действ.
-не менее
-не более



49
60,5

Импульсное пробивное напряжение при предразрядном времени от 2 до 20 мкс и при полном импульсе 1,2/50 мкс, кВ

80

Остающееся напряжение при импульсе тока с длительностью фронта 8 мкс, кВ, не более
- с амплитудой тока 3000 А
- с амплитудой тока 5000 А
- с амплитудой тока 10000 А



75
80
88

Токовая пропускная способность:
- 20 импульсов тока волной 16/40 мкс, кА
- 20 импульсов тока прямоугольной волной длительностью 2000 мкс, А


10,0

150,0

Длина пути утечки внешней изоляции, см.

77

Допустимое тяжение проводов, Н.

300

Высота (Н), мм

960

Масса, кг.
58

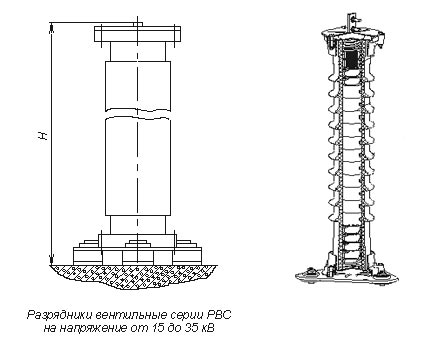

Разрядник РВС-20

Варианты обозначения:
разрядник РВС-20У1, РВС20У1, РВС-20 У 1
