Седло одинарное под серьгу КС-008

Седло одинарное под серьгу КС-008

Седло одинарное под серьгу КС-008 предназначено для подвески одного многожильного стального, медного, сталемедного, сталеалюминиевого и алюминиевого провода сечением 50-185 кв. мм.

При монтаже алюминиевых и сталеалюминиевых проводов дополнительно применяются алюминиевые вкладыши КС-067, медных и сталемедных - медные вкладыши – КС-067-1.

Старое обозначение КС-008-76.

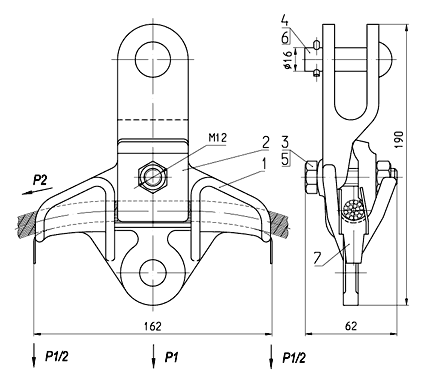

Седло одинарное под серьгу КС-008

Позиция

Наименование детали

Материал,
покрытие

Допустимая
нагрузка, кН

Масса, кг

1

Седло одинарное

КЧ-ГорЦ

P1 =10,0
P2 =2,0

1,76

2

Плашка с резьбой

КЧ-ГорЦ

3

Болт М12x45

Ст-Цхр

4

Валик 16x50 КС-084 Ст3кп-Цхр

5

Гайка М12 Ст-Цхр

6

Шплинт 5x32

Ст-Цхр

7

Вкладыш КС-067

АД или М1

Варианты обозначения:
Седло КС008, КС00876, KC-008-76
