Заземляемые трансформаторы напряжения ЗНОЛ-3

Трансформатор ЗНОЛ-3 III предназначен для установки в открытые распределительные устройства и служит для питания цепей измерения, автоматики, сигнализации и защиты в электрических установках переменного тока частоты 50 или 60 Гц в сетях с изолированной нейтралью. Допускается длительная эксплуатация трансформатора как силового. При этом мощность, отдаваемая трансформатором, не должна превышать предельную мощность, и нагрузка должна подключаться к основной вторичной обмотке. Трансформатор изготавливается в климатическом исполнении "УХЛ" и "Т" категории размещения 1 по ГОСТ 15150.

Условия работы:

  • высота над уровнем моря не более 1000 м ;
  • температура окружающего воздуха - от -60 С до +50С ;
  • окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;
  • рабочее положение – вертикальное;
  • Длина пути утечки - III по ГОСТ 9920.

Технические характеристики:

Наименование параметров

ЗНОЛ-3-III

Класс напряжения, кВ

3

Наибольшее рабочее напряжение, кВ

3,6

Номинальное напряжение первичной обмотки, В

3000/Ц3
3300/Ц3

Номинальное напряжение основной вторичной обмотки, В

100/Ц3

Номинальное напряжение дополнительной вторичной обмотки, В

100/Ц3 или 100

Номинальная мощность с коэффициентом мощности активно-индуктивной нагрузки 0,8, В-А, в классе точности:
0,2
0,5
1
3



15
30
50
150

Номинальная мощность дополнительной вторичной обмотки с коэффициентом мощности активно-индуктивной нагрузки 0,8 в классе точности 3, В-А

150

Предельная мощность вне класса точности, В-А

250

Схема и группа соединения обмоток

1/1/1-0-0

Номинальная частота, Гц

50 или 60

Испытательное напряжение, кВ:
одноминутное промышленной частоты
грозового импульса полного
грозового импульса срезанного


24
40
50

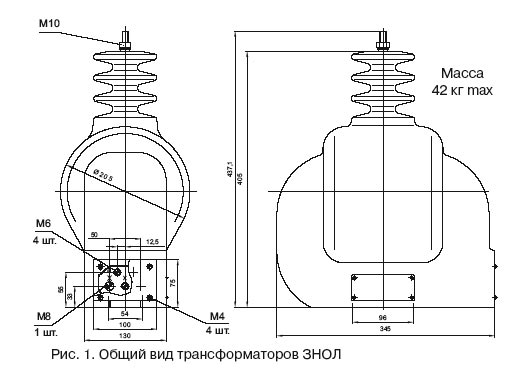

Заземляемые трансформаторы напряжения ЗНОЛ-3

Варианты обозначения:
трансформатор ЗНОЛ3 III, ЗНОЛ3III, 3НОЛ-3
