Изолятор 701-I, 701-II, 701.1-I, 701.1-II
Изоляторы 701 и 701.1 предназначены для изоляции и механического крепления токоведущих частей в электрических аппаратах и для монтажа токоведущих шин распределительных устройств электрических станций и подстанций номинальным напряжением до 3 кВ.

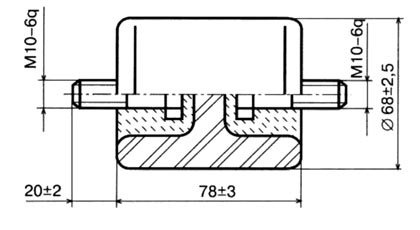

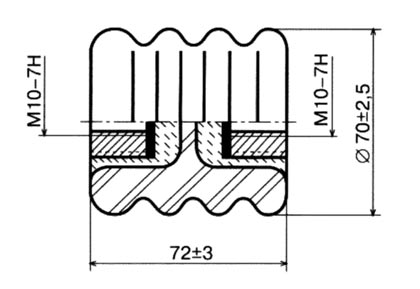

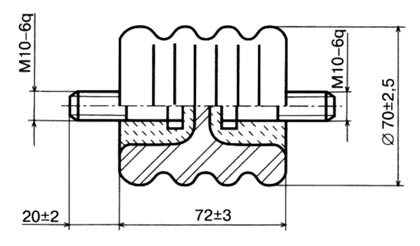

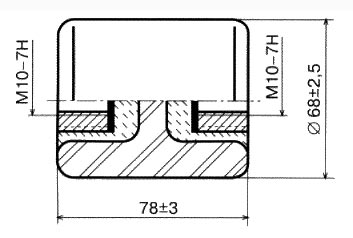

Изолятороы 701 и 701.1 конструктивно отличаются между собой типом армировки (втулка или шпилька), а также категорией размещения - ребристый изолятор 701.1 имеет большую длину пути утечки по сравнению с гладким изолятором 701, и, поэтому допускает установку под навесом снаружи помещения.
Технические характеристики:
| Наименование параметра |
Показатель |
| Номинальное напряжение, кВ | 3 |
| Испытательное напряжение грозового импульса, кВ | - |
| Минимальная разрушающая сила на изгиб, кН | 2.5 |
| Масса, кг. | 0.9 |
Варианты обозначения:
Изолятор 701-1, 701-2
