Изолятор ИОСК 20-10-210-2 УХЛ1

Полимерный опорный изолятор ИОСК 20-10-210-2 УХЛ1 предназначен для изоляции и механического крепления токоведущих частей в электрических аппаратах и для монтажа токоведущих шин распределительных устройств электрических станций и подстанций номинальным напряжением 10 кВ.
Изолятор изготавливается в соответствии с требованиями национальных стандартов Украины.

Преимущества изолятора ИОСК 20-10-210-2 УХЛ1:

  • срок эксплуатации 30 лет, благодаря применению кремнийорганической изоляционной оболочки;
  • высокая стойкость к воздействию кислот и щелочей, к ультра-фиолетовому облучению;
  • трекинго-эрозинная стойкость;
  • высокие гидрофобные свойства; лёгкий вес;
  • более стоек к актам вандализма;
  • изолятор устойчив к ошибкам персонала при монтаже и эксплуатации;
  • цельнолитая защитная оболочка.

Заменяемый фарфоровый аналог: ИШД-10 У1, ОНШ-10-20, ОНШ-10-2000, ОШН-20-80.

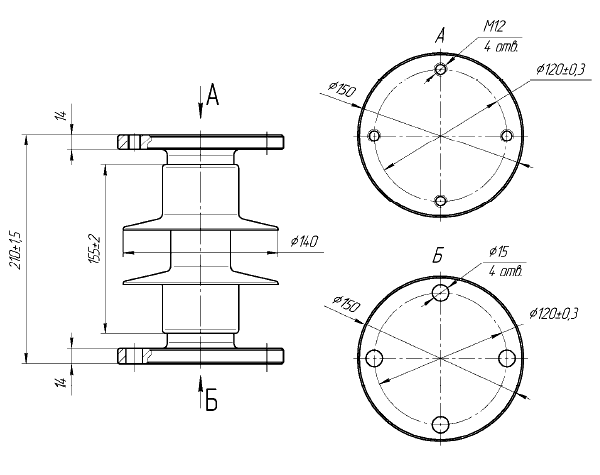

Изолятор ИОСК 20-10-210-2 УХЛ1

Технические характеристики:

Наименование характеристик

Норма
для изоляторов
Обозначение конструкторского документа

ИЦ-56
Номинальное напряжение, Кв

10
Разрушающая механическая сила на изгиб, Кн не менее

20
Длина пути утечки, мм

300
Выдерживаемое напряжение промышленной частоты
в течение 1 минуты, кВ не менее:
- в сухом состоянии
- под дождем



42
28
Выдерживаемое напряжение грозового импульса, «1,2/50», кВ не менее

75
50% разрядное напряжение промышленной частоты в увлажненном и загрязненном состоянии, кВ не менее

13
Масса изолятора, кг

5,8

Варианты обозначения:
Изолятор ИОСК-20-10-210-2 УХЛ1, ИОСК20-10-210-2 УХЛ1, ИОСК20-10-210-2УХЛ1
