Изолятор ИО-10-4250 кв
Изолятор ИО-10-4250кв У3 предназначен для изоляции и механического крепления токоведущих частей в электрических аппаратах и для монтажа токоведущих шин распределительных устройств электрических станций и подстанций

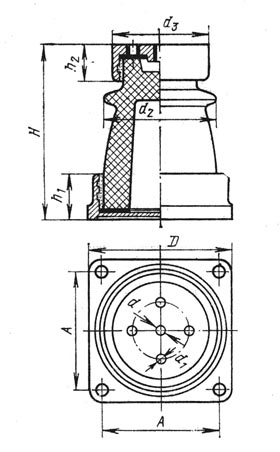

Габаритные размеры:
|
Тип изолятора |
H, мм |
A, мм |
h1, мм |
h2, мм |
D, мм
|
d, мм |
d1, мм |
d2, мм |
d3, мм |
| Изолятор ИО-10-4250кв. У 3 | 230 |
180 |
65 |
46 |
210 |
М16 |
М12 |
180 |
140 |
Технические характеристики:
Наименование параметра |
Показатель |
| Номинальное напряжение, кВ | 10 |
| Минимальная разрушающая сила на изгиб, кН | 42,5 |
| Масса, кг. | 10 |
В настоящее время изолятор ИО-10-4250кв. У3 не изготавливается и подлежит замене на современный аналог (частичная замена).
Варианты обозначения:
Изолятор ИО10-4250 кв. У3, ИО104250кв. У3, ИО-10-42,5 кв. У3, ИО-10-4250 кв У3, ИО-10-4250квУ3
