Изолятор ИПК-10-4000-15 УЗ
Изолятор ИПК-10-4000-15 УЗ предназначен для проведения и изоляции токоведущих частей закрытых распределительных устройств электрических станций и подстанций, комплектных распределительных устройств, соединения с открытыми распределительными устройствами или линиями электропередачи на переменное напряжение 10 кВ частоты до 100 Гц, для работы в атмосфере типов I или II по ГОСТ 15150-69, а также для закрытых токопроводов.

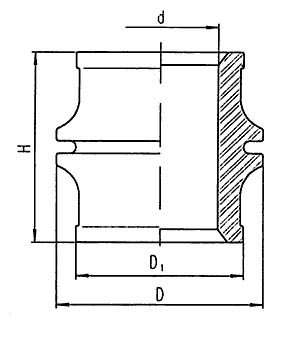

Габаритные размеры:
| Наименование изолятора |
H, мм
|
D, мм |
D1, мм |
d, мм |
| Изолятор ИПК-10-4000-15 У З | 270 |
280 |
250 |
190 |
Технические характеристики:
| Наименование параметра |
Показатель |
| Номинальное напряжение, кВ | 10 |
| Номинальный ток, А | 4000 |
| Минимальная разрушающая сила на изгиб, кН | 15 |
| Масса, кг. | 13 |
Варианты обозначения:
Изолятор ИПК-10-4000-15 У З, ИПК-10/4000-15 УЗ, ИПК10-4000-15 УЗ, ИПК10/400015УЗ
