Изолятор ИПУ-10/3150-12,5 УХЛ1
Изолятор ИПУ-10/3150-12,5 УХЛ1 предназначен для проведения и изоляции токоведущих частей закрытых распределительных устройств электрических станций и подстанций, комплектных распределительных устройств, соединения с открытыми распределительными устройствами или линиями электропередачи на переменное напряжение 10 кВ частоты до 100 Гц, для работы в атмосфере типов I или II по ГОСТ 15150-69, атакже для закрытых токопроводов.

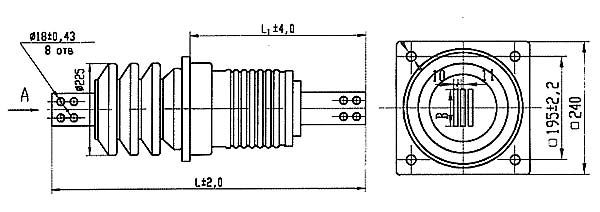

Габаритные размеры:
| Наименование изолятора |
L, мм
|
L1, мм |
B, мм |
S, мм |
S1, мм |
| Изолятор ИПУ-10/3150-12,50 УХЛ 1 | 705 |
370 |
100 |
- |
- |
Технические характеристики:
| Наименование параметра |
Показатель |
| Номинальное напряжение, кВ | 10 |
| Номинальный ток, А | 3150 |
| Минимальная разрушающая сила на изгиб, кН | 12,5 |
| Длина пути утечки, см | 30 |
| Масса, кг. | 20,0 |
Варианты обозначения:
Изолятор ИПУ-10/3150-12,5 УХЛ 1, ИПУ-10/3150-12,50 УХЛ1, ИПУ-10/3150-1250 УХЛ1, ИПУ-10/3150-1250 УХЛ 1, ИП-10/3150-12,5 УХЛ1
