Изолятор ИП-35/1000-7,5 УХЛ2
Изолятор ИП-35/1000-7,5 УХЛ2 предназначен для проведения и изоляции токоведущих частей закрытых распределительных устройств электрических станций и подстанций, комплектных распределительных устройств, соединения с открытыми распределительными устройствами или линиями электропередачи на переменное напряжение 35 кВ частоты до 100 Гц, для работы в атмосфере типов I или II по ГОСТ 15150-69, атакже для закрытых токопроводов.

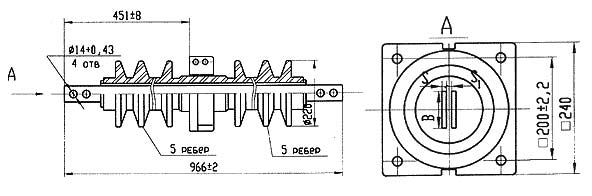

Габаритные размеры:
| Наименование изолятора |
L, мм
|
L1, мм |
B, мм |
S, мм |
S1, мм |
| Изолятор ИП-35/1000-7,50 УХЛ 2 | - |
- |
50 |
6 |
8 |
Технические характеристики:
| Наименование параметра |
Показатель |
| Номинальное напряжение, кВ | 35 |
| Номинальный ток, А | 1000 |
| Минимальная разрушающая сила на изгиб, кН | 7,5 |
| Длина пути утечки, см | 70 |
| Масса, кг. | 31 |
Варианты обозначения:
Изолятор ИП-35/1000-7,50 УХЛ2, ИП-35/1000-750 УХЛ2, ИП-35/1000-7,5 УХЛ 2,
ИП35/1000-7,5 УХЛ2
