Изолятор ОА-10 кр
Изолятор ОА-10кр У3 предназначен для изоляции и механического крепления токоведущих частей в электрических аппаратах и для монтажа токоведущих шин распределительных устройств электрических станций и подстанций

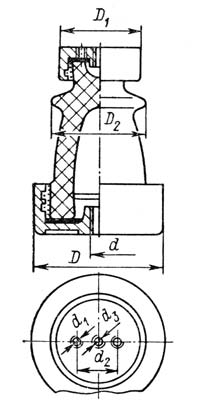

Габаритные размеры:
|
Тип изолятора |
H, мм |
h1, мм |
h2, мм |
D, мм |
D1, мм
|
D2, мм | d, мм |
d1, мм |
d2, мм |
d3, мм |
| Изолятор ОА-10кр У 3 | 190 |
36 |
27 |
108 |
62 |
86 |
М12 |
М6 |
36 |
М10 |
Технические характеристики:
Наименование параметра |
Показатель |
| Номинальное напряжение, кВ | 10 |
| Минимальная разрушающая сила на изгиб, кН | 3,75 |
| Масса, кг. | 2,7 |
В настоящее время изолятор ОА-10кр У3 не изготавливается и подлежит замене на современный аналог (частичная замена).
Варианты обозначения:
Изолятор ОА-10кр У3, ОА-10 кр У3, ОА10кр. У3, ОА10кр У3, ОА-10кр.У3, ОА10крУ3
