Изолятор ОА-10 ов
Изолятор ОА-10ов У3 предназначен для изоляции и механического крепления токоведущих частей в электрических аппаратах и для монтажа токоведущих шин распределительных устройств электрических станций и подстанций

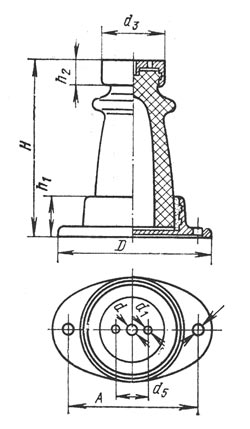

Габаритные размеры:
|
Тип изолятора |
H, мм |
A, мм |
h1, мм |
h2, мм |
D, мм
|
d, мм |
d1, мм |
d2, мм |
d3, мм |
| Изолятор ОА-10ов У 3 | 190 |
135 |
42 |
27 |
160 |
М10 |
М6 |
86 |
66 |
Технические характеристики:
Наименование параметра |
Показатель |
| Номинальное напряжение, кВ | 10 |
| Минимальная разрушающая сила на изгиб, кН | 3,75 |
| Масса, кг. | 2,8 |
В настоящее время изолятор ОА-10 ов У3 не изготавливается и подлежит замене на современный аналог (частичная замена).
Варианты обозначения:
Изолятор ОА10ов. У3, ОА-10 ов У3, ОА-10ов.У3, ОА10ов.У3, ОА10овУ3
