Изолятор ОФР-10-2000
Изолятор ОФР-10-2000 У3 предназначен для изоляции и механического крепления токоведущих частей в электрических аппаратах и для монтажа токоведущих шин распределительных устройств электрических станций и подстанций

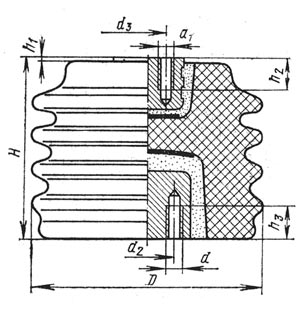

Габаритные размеры:
|
Тип изолятора |
H, мм |
A, мм |
h1, мм |
h2, мм |
D, мм
|
d, мм |
d1, мм |
d2, мм |
d3, мм |
| Изолятор ОФР-10-2000 УТ3 | 134 |
- |
2 |
27 |
170 |
М12 |
М12 |
40 |
25 |
Технические характеристики:
Наименование параметра |
Показатель |
| Номинальное напряжение, кВ | 10 |
| Минимальная разрушающая сила на изгиб, кН | 20 |
| Масса, кг. | 6,4 |
В настоящее время изолятор ОФР-10-2000 У3 не изготавливается и подлежит замене на современный аналог.
Варианты обозначения:
Изолятор ОФР10-2000 УТ3, ОФР102000 У3, ОФР-10-20,00 У3
