Изолятор ОФР-10-375
Изолятор ОФР-10-375 У3 предназначен для изоляции и механического крепления токоведущих частей в электрических аппаратах и для монтажа токоведущих шин распределительных устройств электрических станций и подстанций

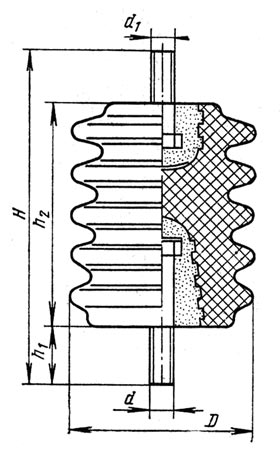

Габаритные размеры:
|
Тип изолятора |
H, мм |
A, мм |
h1, мм |
h2, мм |
D, мм
|
d, мм |
d1, мм |
d2, мм |
d3, мм |
| Изолятор ОФР-10-375 У 3 | 180 |
- |
30 |
120 |
100 |
М12 |
М12 |
62 |
82 |
Технические характеристики:
Наименование параметра |
Показатель |
| Номинальное напряжение, кВ | 10 |
| Минимальная разрушающая сила на изгиб, кН | 3,75 |
| Масса, кг. | 1,7 |
В настоящее время изолятор ОФР-10-375 У3 не изготавливается и подлежит замене на современный аналог.
Варианты обозначения:
Изолятор ОФР10-375 У3, ОФР10375 У3, ОФР-10-3,75 У3
