Изолятор ОФР-20-750-1
Изолятор ОФР-20-750-I У3 предназначен для изоляции и механического крепления токоведущих частей в электрических аппаратах и для монтажа токоведущих шин распределительных устройств электрических станций и подстанций

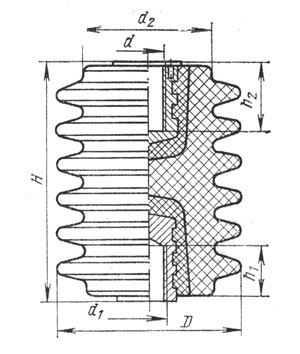

Габаритные размеры:
|
Тип изолятора |
H, мм |
A, мм |
h1, мм |
h2, мм |
D, мм
|
d, мм |
d1, мм |
d2, мм |
d3, мм |
| Изолятор ОФР-20-750-1 У 3 | 202 |
- |
45 |
60 |
160 |
31 |
М30 |
110 |
М6 |
Технические характеристики:
Наименование параметра |
Показатель |
| Номинальное напряжение, кВ | 20 |
| Испытательное напряжение грозового импульса, кВ | 125 |
| Минимальная разрушающая сила на изгиб, кН | 7,5 |
| Масса, кг. | 6,5 |
В настоящее время изолятор ОФР-20-750-I У3 не изготавливается и подлежит замене на современный аналог.
Варианты обозначения:
Изолятор ОФР-20-750-I У3, ОФР20-750-I У3, ОФР-20-750-IУ3, ОФР-20/750-1 У3
