Изолятор ОФР-35-3,75 II УХЛ2
Изолятор ОФР-20-7,5 II УХЛ2 предназначен для изоляции и механического крепления токоведущих частей в электрических аппаратах и для монтажа токоведущих шин распределительных устройств электрических станций и подстанций

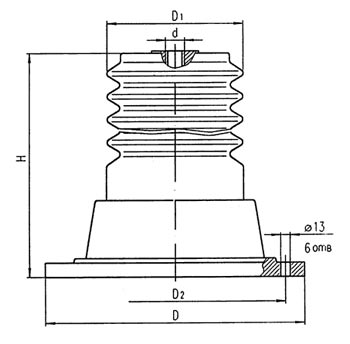

Габаритные размеры:
| Наименование изолятора |
D, мм
|
D1, мм |
D2, мм |
d, мм |
H, мм |
| Изолятор ОФР-20-750 II УХЛ 2 | 220 |
145 |
190 |
30 |
257 |
Технические характеристики:
| Наименование параметра |
Показатель |
| Номинальное напряжение, кВ | 20 |
| Испытательное напряжение грозового импульса, кВ | 125 |
| Минимальная разрушающая сила на изгиб, кН | 7,5 |
| Масса, кг. | 8,3 |
Варианты обозначения:
Изолятор ОФР-20-750 II УХЛ 2, ОФР-20-7,5-11 УХЛ2, ОФР20-7,5 II УХЛ2, ОФР-20-750-11 УХЛ2, ОФР-20/7,5 УХЛ2, ОФР20-7,5 УХЛ 2
