Изолятор ОФ-1-250
Изолятор ОФ-1-250 УТ3 предназначен для изоляции и механического крепления токоведущих частей в электрических аппаратах и для монтажа токоведущих шин распределительных устройств электрических станций и подстанций

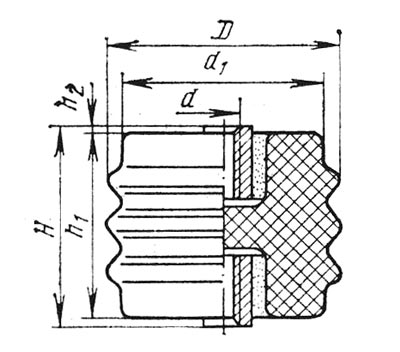

Габаритные размеры:
|
Тип изолятора |
H, мм |
A, мм |
h1, мм |
h2, мм |
D, мм
|
d, мм |
d1, мм |
d2, мм |
d3, мм |
| Изолятор ОФ-1-250 У,Т3 | 62 |
- |
60 |
1 |
75 |
М10 |
65 |
- |
- |
Технические характеристики:
Наименование параметра |
Показатель |
| Номинальное напряжение, кВ | 1 |
| Минимальная разрушающая сила на изгиб, кН | 2,5 |
| Масса, кг. | 0,6 |
В настоящее время изолятор ОФ-1-250 УТ3 не изготавливается и подлежит замене на современный аналог.
Варианты обозначения:
Изолятор ОФ-1-250 У3, ОФ1-250 УТ3, ОФ-1-2,50 УТ3
