Изолятор ОФ-20-3000
Изолятор ОФ-20-3000 У3 предназначен для изоляции и механического крепления токоведущих частей в электрических аппаратах и для монтажа токоведущих шин распределительных устройств электрических станций и подстанций

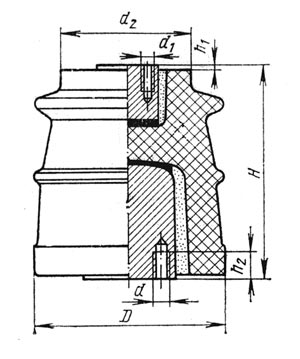

Габаритные размеры:
|
Тип изолятора |
H, мм |
A, мм |
h1, мм |
h2, мм |
D, мм
|
d, мм |
d1, мм |
d2, мм |
d3, мм |
| Изолятор ОФ-20-3000 У 3 | 206 |
- |
5 |
26 |
186 |
М12 |
М12 |
130 |
- |
Технические характеристики:
Наименование параметра |
Показатель |
| Номинальное напряжение, кВ | 20 |
| Минимальная разрушающая сила на изгиб, кН | 30 |
| Масса, кг. | 12,8 |
В настоящее время изолятор ОФ-20-3000 У3 не изготавливается и подлежит замене на современный аналог.
Варианты обозначения:
Изолятор ОФ20-3000 У3, ОФ203000 У3, ОФ-20-30,00 У3
