Изолятор ОФ-35-750
Изолятор ОФ-35-750 У3 предназначен для изоляции и механического крепления токоведущих частей в электрических аппаратах и для монтажа токоведущих шин распределительных устройств электрических станций и подстанций

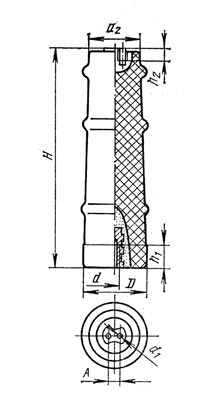

Габаритные размеры:
|
Тип изолятора |
H, мм |
A, мм |
h1, мм |
h2, мм |
D, мм
|
d, мм |
d1, мм |
d2, мм |
d3, мм |
| Изолятор ОФ-35-375 У 3 | 372 |
- |
40 |
18 |
140 |
М16 |
М10 |
23 |
90 |
Технические характеристики:
Наименование параметра |
Показатель |
| Номинальное напряжение, кВ | 35 |
| Минимальная разрушающая сила на изгиб, кН | 7,5 |
| Масса, кг. | 10,5 |
В настоящее время изолятор ОФ-35-750 У3 не изготавливается и подлежит замене на современный аналог.
Варианты обозначения:
Изолятор ОФ35-750 У3, ОФ35750 У3, ОФ-35-750 У3
