Изолятор ОФ-6-375 п
Изолятор ОФ-6-375П У3 предназначен для изоляции и механического крепления токоведущих частей в электрических аппаратах и для монтажа токоведущих шин распределительных устройств электрических станций и подстанций

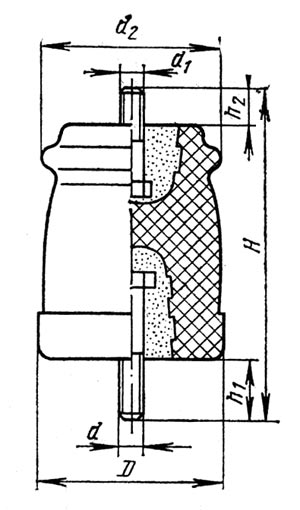

Габаритные размеры:
|
Тип изолятора |
H, мм |
A, мм |
h1, мм |
h2, мм |
D, мм
|
d, мм |
d1, мм |
d2, мм |
d3, мм |
| Изолятор ОФ-6-375 ПУ3 | 140 |
- |
25 |
15 |
77 |
М10 |
М8 |
75 |
60 |
Технические характеристики:
Наименование параметра |
Показатель |
| Номинальное напряжение, кВ | 6 |
| Минимальная разрушающая сила на изгиб, кН | 3,75 |
| Масса, кг. | 1,02 |
В настоящее время изолятор ОФ-6-375П У3 не изготавливается и подлежит замене на современный аналог.
Варианты обозначения:
Изолятор ОФ6-375П У3, ОФ6375П У3, ОФ-6-3,75 П У3
