Изолятор ОМБ-10
Изолятор ОМБ-10 У3 предназначен для изоляции и механического крепления токоведущих частей в электрических аппаратах и для монтажа токоведущих шин распределительных устройств электрических станций и подстанций

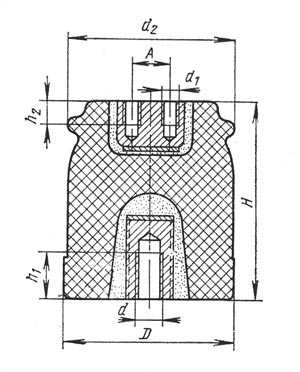

Габаритные размеры:
|
Тип изолятора |
H, мм |
A, мм |
h1, мм |
h2, мм |
D, мм
|
d, мм |
d1, мм |
d2, мм |
d3, мм |
| Изолятор ОМБ10 У3 | 120 |
23 |
30 |
18 |
102 |
М16 |
М10 |
80 |
100 |
Технические характеристики:
Наименование параметра |
Показатель |
| Номинальное напряжение, кВ | 10 |
| Минимальная разрушающая сила на изгиб, кН | 7,5 |
| Масса, кг. | 2,2 |
В настоящее время изолятор ОМБ-10 У3 не изготавливается и подлежит замене на современный аналог.
Варианты обозначения:
Изолятор ОМБ10 У3, ОМБ-10У3, ОМБ10У3, ОМБ10У 3
