Изолятор ОМБ-11
Изолятор ОМБ-11 У3 предназначен для изоляции и механического крепления токоведущих частей в электрических аппаратах и для монтажа токоведущих шин распределительных устройств электрических станций и подстанций

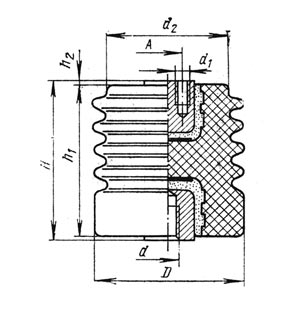

Габаритные размеры:
|
Тип изолятора |
H, мм |
A, мм |
h1, мм |
h2, мм |
D, мм
|
d, мм |
d1, мм |
d2, мм |
d3, мм |
| Изолятор ОМБ-11 У 3 | 124 |
23 |
120 |
2 |
115 |
М16 |
М10 |
95 |
- |
Технические характеристики:
Наименование параметра |
Показатель |
| Номинальное напряжение, кВ | 10 |
| Минимальная разрушающая сила на изгиб, кН | 7,5 |
| Масса, кг. | 2,7 |
В настоящее время изолятор ОМБ-11 У3 не изготавливается и подлежит замене на современный аналог.
Варианты обозначения:
Изолятор ОМБ-11 У3, ОМБ11У3, ОМБ-11У3
