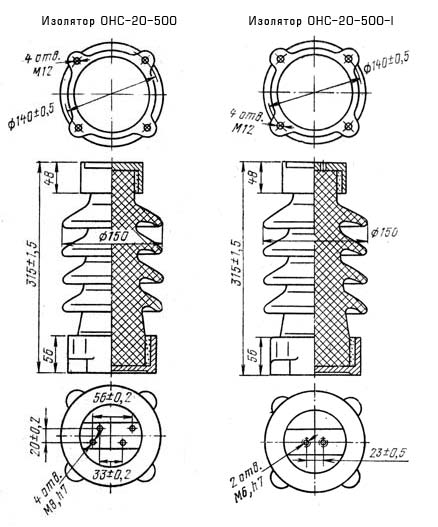

Изолятор ОНС-20-500
Изолятор ОНС-20-500 УХЛ1 предназначен для изоляции и крепления токоведущих частей в электрических аппаратах, комплектных распределительных устройствах, токопроводах, распределительных устройствах электрических станций и подстанций переменного напряжения 20 кВ частоты до 100 Гц.
Технические характеристики:
Наименование параметра |
Показатель |
| Номинальное напряжение, кВ | 20 |
| Минимальная разрушающая сила на изгиб, кН | 5 |
| Минимальный разрушающий крутящий момент, кН-м | - |
| Длина пути утечки, см | 40 |
| Испытательное напряжение полного грозового импульса, кВ | 125 |
| Масса, кг. | 9,0 |
В настоящее время изолятор ОНС-20-500 УХЛ1 не изготавливается и подлежит замене на современный аналог.
Варианты обозначения:
Изолятор ОНС-20/500 У1, ОНС20-500 УХЛ1, ОНС20-500У1, ОНС20/500УХЛ1
