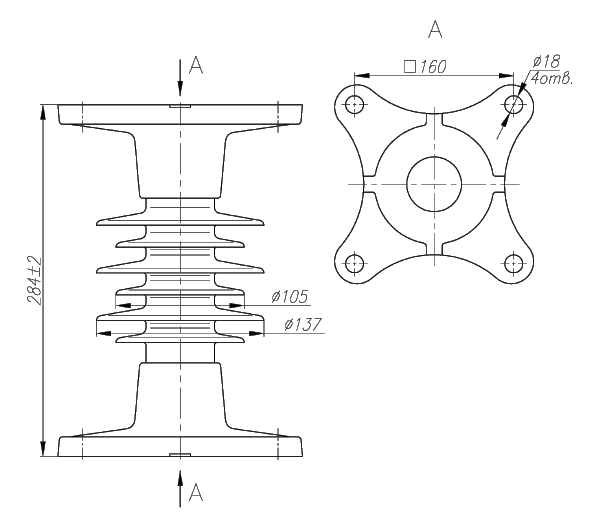

Изолятор ОСК-20-10-Е05-4 УХЛ1
Полимерный опорный изолятор ОСК 20-10-Е05-4 УХЛ1 предназначен для изоляции и механического крепления токоведущих частей в электрических аппаратах и для монтажа токоведущих шин распределительных устройств электрических станций и подстанций напряжением 10 кВ.
Изолятор изготавливается в соответствии с требованиями ТУ 3494-015-54276425-2005.
Преимущества изолятора ОСК 20-10-Е05-4 УХЛ1:
- срок эксплуатации 30 лет, благодаря применению кремнийорганической изоляционной оболочки;
- высокая стойкость к воздействию кислот и щелочей, к ультра-фиолетовому облучению;
- трекинго-эрозинная стойкость;
- высокие гидрофобные свойства, лёгкий вес;
- более стоек к актам вандализма;
- изолятор устойчив к ошибкам персонала при монтаже и эксплуатации;
- цельнолитая защитная оболочка;
- энергосбережение за счет снижения токов утечки по поверхности загрязненных изоляторов в десятки раз.
Изолятор ОСК-20-10-Е05-4 УХЛ1 рассчитан на эксплуатацию в условиях IV степени загрязнения согласно ГОСТ 9920.
Заменяемый фарфоровый аналог: изолятор ИОС-10-2000-01 УХЛ1.
Технические характеристики:
| Наименование параметра | ОСК 20-10-Е05-4 УХЛ1 |
| Номинальное рабочее напряжение, кВ | 10 |
| Наибольшее рабочее напряжение, кВ | 12 |
| Выдерживаемое напряжение промышленной частоты в сухом состоянии, кВ, не менее | 42 |
| Выдерживаемое напряжение промышленной частоты под дождем, кВ, не менее | 28 |
| 50%-ое разрядное напряжение промышленной частоты загрязненного и увлажненного изолятора, действующее значение, кВ, не менее | 13 |
| Выдерживаемое напряжение грозовых импульсов, кВ, не менее | 75 |
| Механическая разрушающая сила на изгиб, кH, не менее | 20 |
| Длина пути утечки, мм, не менее | 460 |
| Степень загрязнения изолятора по ГОСТ 9920 (СЗ), не более | IV |
| Степень загрязнения атмосферы в районе эксплуатации изолятора (СЗА), не более | VII |
| Вес, кг, не более | 9,4 |
Варианты обозначения:
Изолятор ОСК20-10-Е05-4УХЛ1, OCK 20-10-Е05-4 УХЛ1
