Изолятор ОСК-4-6 УХЛ2

Полимерный опорный изолятор ОСК 4-6 УХЛ2 предназначен для изоляции и механического крепления токоведущих частей в электрических аппаратах и для монтажа токоведущих шин распределительных устройств электрических станций и подстанций напряжением 6 кВ внутри помещения.

Изолятор изготавливается в соответствии с требованиями ТУ 3494-014-54276425-2005.

Преимущества изолятора ОСК 4-6 УХЛ2:

  • срок эксплуатации 30 лет, благодаря применению кремнийорганической изоляционной оболочки;
  • высокая стойкость к воздействию кислот и щелочей, к ультра-фиолетовому облучению;
  • трекинго-эрозинная стойкость;
  • высокие гидрофобные свойства; лёгкий вес;
  • более стоек к актам вандализма;
  • изолятор устойчив к ошибкам персонала при монтаже и эксплуатации;
  • цельнолитая защитная оболочка;
  • энергосбережение за счет снижения токов утечки по поверхности загрязненных изоляторов в десятки раз.

Изолятор изготавливается в девяти вариантах исполнения в зависимости от диаметра и длины шпильки.

Заменяемый фарфоровый аналог: изолятор ИОР-6-1,0 У2, ИОР-6-2,5 У2, СА-3/6 У3.

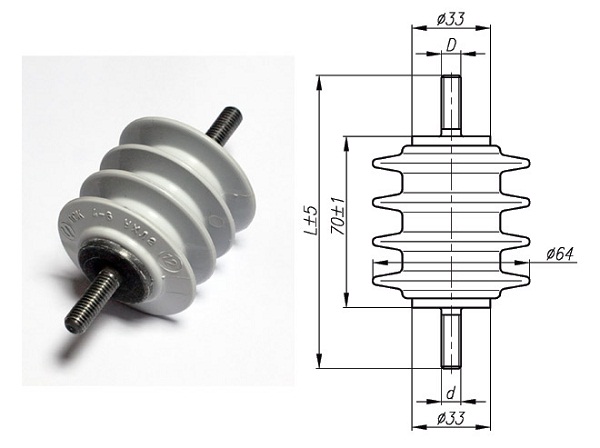

Изолятор ОСК-4-6 УХЛ2

Габаритные размеры:

Наименование изолятора Габаритные размеры, мм.
L, мм D, мм d, мм
Изолятор ОСК-4-6-А УХЛ2 120 М8 М8
Изолятор ОСК-4-6-Б УХЛ2 130 М10 М10
Изолятор ОСК-4-6-В УХЛ2 140 М12 М12
Изолятор ОСК-4-6-Г УХЛ2 140 М10 М10
Изолятор ОСК-4-6-Д УХЛ2 156 М10 М10
Изолятор ОСК-4-6-Е УХЛ2 156 М10 М12
Изолятор ОСК-4-6-Ж УХЛ2 125 М12 М16
Изолятор ОСК-4-6-К УХЛ2 140 М12 М12
Изолятор ОСК-4-6-Э УХЛ2 140 М10 М10

Технические характеристики:

Наименование параметра Значение
Номинальное рабочее напряжение, кВ 6
Наибольшее рабочее напряжение, кВ 7,2
Выдерживаемое напряжение промышленной частоты в сухом состоянии, кВ, не менее 32
Выдерживаемое напряжение грозовых импульсов, кВ, не менее 60
Механическая разрушающая сила на изгиб, кH, не менее 4
Длина пути утечки, мм, не менее 140
Вес, кг, не более 0,4

Варианты обозначения:
Изолятор ОСК-4-6 УХЛ2, ОСК4-6 УХЛ2
