Изолятор ОСК-8-35-Н-4 УХЛ1

Полимерный опорный изолятор ОСК 8-35-Н-4 УХЛ1 предназначен для изоляции и механического крепления токоведущих частей в электрических аппаратах и для монтажа токоведущих шин распределительных устройств электрических станций и подстанций напряжением 35 кВ.

Изолятор изготавливается в соответствии с требованиями ТУ 3494-011-54276425-2004.

Преимущества изолятора ОСК 8-35-Н-4 УХЛ1:

  • срок эксплуатации 30 лет, благодаря применению кремнийорганической изоляционной оболочки;
  • высокая стойкость к воздействию кислот и щелочей, к ультра-фиолетовому облучению;
  • трекинго-эрозинная стойкость;
  • высокие гидрофобные свойства, лёгкий вес;
  • более стоек к актам вандализма;
  • изолятор устойчив к ошибкам персонала при монтаже и эксплуатации;
  • цельнолитая защитная оболочка;
  • энергосбережение за счет снижения токов утечки по поверхности загрязненных изоляторов в десятки раз.

Изолятор ОСК-8-35-Н-4 УХЛ1 рассчитан на эксплуатацию в условиях IV степени загрязнения согласно ГОСТ 9920.

Заменяемый фарфоровый аналог: нет.

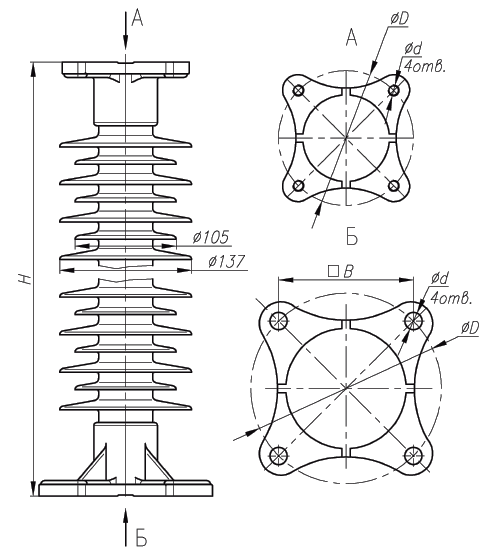

Изолятор ОСК-8-35-Н-4 УХЛ1

Габаритные размеры:

Наименование изолятора H, мм Верхний фланец Нижний фланец
D, мм d, мм B, мм d, мм
Изолятор ОСК-8-35-Н-4 УХЛ1 570 140 4 отв. М12 140х140 4 отв. Ø18

Технические характеристики:

Наименование параметра Значение
Номинальное рабочее напряжение, кВ 35
Наибольшее рабочее напряжение, кВ 40,5
Выдерживаемое напряжение промышленной частоты в сухом состоянии, кВ, не менее 95
Выдерживаемое напряжение промышленной частоты под дождем, кВ, не менее 80
50%-ое разрядное напряжение промышленной частоты загрязненного и увлажненного изолятора, действующее значение, кВ, не менее 42
Выдерживаемое напряжение грозовых импульсов, кВ, не менее 190
Механическая разрушающая сила на изгиб, кH, не менее 8
Механический разрушающий крутящий момент, Нм, не менее 640
Длина пути утечки, мм, не менее 1600
Степень загрязнения изолятора по ГОСТ 9920 (СЗ), не более IV
Степень загрязнения атмосферы в районе эксплуатации изолятора (СЗА), не более VII
Вес, кг, не более 12,8

Варианты обозначения:
Изолятор ОСК8-35-Н-4УХЛ1, OCK-8-35-Н-4 УХЛ1
