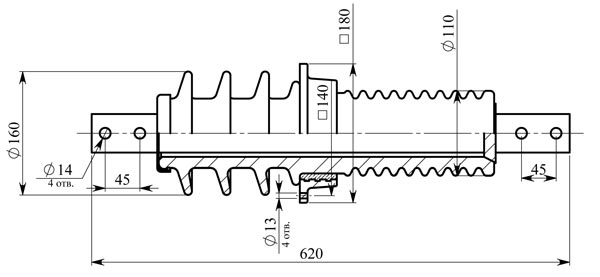

Изолятор ПН-10/630-750
Изолятор ПН-10/630-750 УХЛ1 предназначен для проведения и изоляции токоведущих частей закрытых распределительных устройств электрических станций и подстанций, комплектных распределительных устройств, соединения с открытыми распределительными устройствами или линиями электропередачи на переменное напряжение 10 кВ частоты до 100 Гц, для работы в атмосфере типов I или II по ГОСТ 15150-69, атакже для закрытых токопроводов.
Технические характеристики:
Наименование параметра |
Показатель |
| Номинальное напряжение, кВ | 10 |
| Номинальный ток, А | 630 |
| Минимальная разрушающая сила на изгиб, кН | 7,5 |
| Длина пути утечки, см | 30,0 |
| Масса, кг. | 8,0 |
В настоящее время изолятор ПН-10/630-750 УХЛ1 не изготавливается и подлежит замене на современный аналог.
Варианты обозначения:
Изолятор ПН-10/630-750 У1, ПН-10/630-750У1, ПН10/630-750 У1
