Изолятор П-10/1000-750
Изолятор П-10/1000-750 УХЛ2 предназначен для проведения и изоляции токоведущих частей закрытых распределительных устройств электрических станций и подстанций, комплектных распределительных устройств, соединения с открытыми распределительными устройствами или линиями электропередачи на переменное напряжение 10 кВ частоты до 100 Гц, для работы в атмосфере типов I или II по ГОСТ 15150-69, а также для закрытых токопроводов.

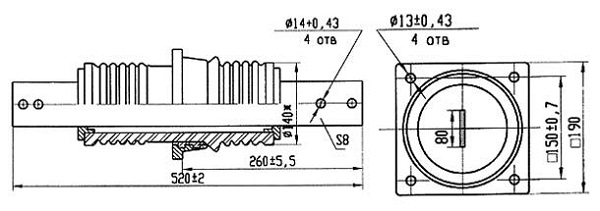

Габаритные размеры
|
Наименование изолятора |
L, мм
|
L1, мм |
B, мм |
S, мм |
S1, мм |
| Изолятор П-10/1000-750 У2 | - |
- |
- |
- |
- |
Технические характеристики:
Наименование параметра |
Показатель |
| Номинальное напряжение, кВ | 10 |
| Номинальный ток, А | 1000 |
| Минимальная разрушающая сила на изгиб, кН | 7,5 |
| Длина пути утечки, см | - |
| Масса, кг. | 8,00 |
В настоящее время изолятор не изготавливается и подлежит замене на современный аналог.
Варианты обозначения:
Изолятор П-10/1000-750 У2, П-10/1000-750У2, П10/1000-750 УХЛ2, П10/1000-750У2
