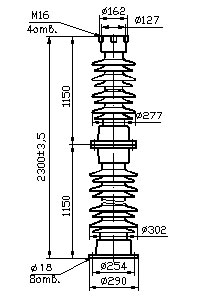

Изоляторы С8-1050-I-М УХЛ1, С8-1050-II-М УХЛ1 используются в качестве комплектующих изделий для изоляции и крепления токоведущих частей в электрических аппаратах (разъединителях), комплектных распределительных устройствах, токопроводах, распределительных устройствах электрических станций и подстанций переменного напряжения 220 кВ частоты до 100 Гц.

Структура условного обозначения:

• С - изолятор керамический опорный стержневой;
• 8- минимальная механическая разрушающая сила на изгиб;
• 1050 - испытательное напряжение грозового импульса (полная волна), кВ;
• I, II - класс по длине пути утечки внешней изоляции;
• М - индекс модернизации;
• УХЛ, Т1 - климатическое исполнение и категория размещения по ГОСТ 15150-69.

В соответствии с приказом ОАО РАО "ЕЭС России" № 252 от 06.05.2002 г. "О повышении надежности опорно-стержневых изоляторов 110-220 кВ" в 2002 г. была проведена модернизация и аттестация МЭК изоляторов серии С, разработаны в соответствии с требованиями ОАО РАО "ЕЭС России" и внедрены технические условия на вышеуказанные изоляторы (ТУ 3493-014-53467867-2002).

В соответствии с техническими требованиями модернизированные изоляторы С8-1050-I-М УХЛ 1, С8-1050-II-М УХЛ 1 имеют следующие отличительные особенности:

• изоляционная часть изготовлена из высокопрочного материала (подгруппа 120 ГОСТ 20419);
• арматура изготовлена из высокопрочного чугуна;
• антикоррозийное покрытие арматуры выполнено горячим или термодиффузионным цинком;
• армировочные швы защищены силиконовым герметиком.

Изоляторы модернизированной серии выпускаются взамен снятых с производства С8-1050-I УХЛ, Т1, С8-1050-II УХЛ, Т1.
