Незаземляемые трансформаторы напряжения НОЛ.08-10УТ2

Трансформатор НОЛ.08-10 предназначен для установки в комплектные распределительные устройства (КРУ) или закрытые распределительные устройства (ЗРУ) и служит для питания электрических измерительных приборов, цепей защиты и сигнализации в электроустановках переменного тока частоты 50 или 60 Гц. Трансформатор изготавливается в климатическом исполнении "УТ" категории размещения 2 по ГОСТ 15150

Условия работы:

  • высота над уровнем моря не более 1000 м ;
  • температура окружающей среды: при эксплуатации – от минус 45 С до плюс 60 С;
  • окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;
  • рабочее положение – любое.

Технические характеристики:

Наименование параметра

Значение

Класс напряжения, кВ

10

Наибольшее рабочее напряжение, кВ

12

Номинальное напряжение первичной обмотки, В

10000
11000

Номинальное напряжение вторичной обмотки, В

100 или 110

Номинальная частота, Гц

50 или 60

Схема и группа соединения обмоток

1/1-0

Номинальная мощность, В-А,
в классе точности:
0,2
0,5
1,0
3,0



50
75
150
300

Предельная мощность вне класса
точности, В-А

630

Испытательное напряжение, кВ:
одноминутное
промышленной частоты
грозового импульса полного
грозового импульса срезанного



42
75
90

Схема и группа соединения обмоток

1/1-0
Масса, кг
28,5

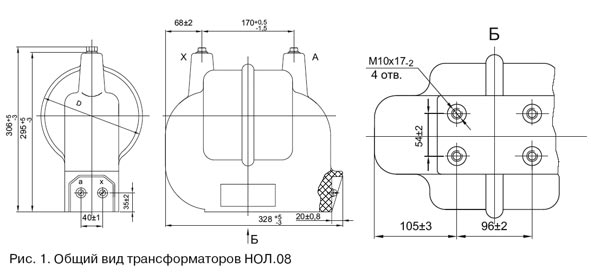

Незаземляемые трансформаторы напряжения НОЛ.08-10УТ2

Варианты обозначения:
трансформатор НОЛ.08-10УТ2, НОЛ08-10, НОЛ.0810
