Ограничитель гололедообразований и колебаний ОГК-1,0-9,1
Ограничитель гололедообразования и колебаний ОГК-1,0-9,1 предназначен для защиты одиночных проводов и канатов сечением 50-100 кв. мм. от всех видов колебаний и гололеда.
Принцип работы ограничителя заключается в следующем:
- защите от сверхрасчетного гололеда - за счет увеличения жесткости провода на кручение при установке грузов на рычаге (к ним относятся маятниковые гасители), при которых хотя и образуется односторонний гололед, но он меньше по массе цилиндрического гололеда;
- защите от пляски проводов - за счет неравномерной установки гасителей в пролете, вследствие чего гололед откладывается в подпролетах разной формы и с разными аэродинамическими характеристиками, а также за счет использования грузов как гасителей пляски маятникового типа;
- защите от вибрации - за счет использования в техническом решении ограничителей конструктивных элементов гасителя вибрации.
В настоящее время разработаны рекомендации по применению ограничителей гололедообразования и колебаний СО34.20.263-2005.

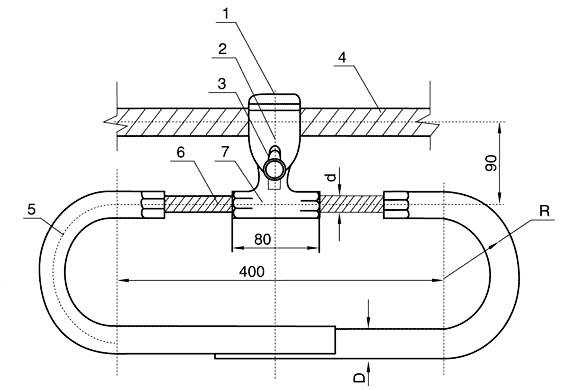

1 - захват зажима; 2 - плашка зажима; 3 - крепежный болт; 4 - провод; 5 - груз;
6 - упругий элемент; 7 - зажим ограничителя
Технические характеристики:
Марка ограничителя |
Диаметр провода / каната, мм |
Марка провода, каната |
Марка зажима для провода / каната |
Диапазон частот для данного типа провода и каната, Гц |
Габаритные размеры, мм |
Масса груза, кг. |
||
d |
D |
R |
||||||
ОГК-1,0-9,1 |
7,8-21 |
АС-50/8 АС-70/11 ТК-70-100 |
1 |
12-70 |
9,1 |
14 |
75 |
0,75 |
Варианты обозначения:
Ограничитель ОГК1,0-9,1
