Проходные трансформаторы тока ТПЛ-35

Трансформаторы предназначены для установки в комплектные распределительные устройства (КРУ) и служат для передачи сигнала измерительной информации измерительным приборам и (или) устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока частоты 50 или 60 Гц на класс напряжения до 20 кВ - ТПЛ-20; до 35 кВ - ТПЛ-35. Трансформаторы для дифференциальной защиты поставляются по специальному заказу. Трансформаторы изготавливаются в исполнении "УХЛ" или "Т" категории размещения 2 по ГОСТ 15150

Условия работы:

  • высота над уровнем моря не более 1000 м ;
  • температура окружающей среды от минус 45 С до плюс 50 С для исполнения "У2" и от минус 10 С до плюс 50 С для исполнения "Т2";
  • окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;
  • рабочее положение – любое.

Технические характеристики

Номинальное напряжение, кВ
20
35
Наибольшее рабочее напряжение, кВ
24
40,5
Номинальный первичный ток, А*
300, 400, 600, 800, 1000, 1500
Номинальный вторичный ток, А
1; 5
Номинальная частота, Гц
50 или 60
Количество вторичных обмоток
2
Номинальная вторичная нагрузка при cos j= 0,8, В.А:
обмотки для измерений
обмотки для защиты

20
20
Класс точности вторичной обмотки для измерения при номинальном первичном токе, А:
300
400
600–1500
для защиты

0,2 S; 0,5 S; 1,0;
0,2 S; 0,5 S; 0,5; 1,0;
0,2 S; 0,5 S; 0,5;
10Р
Номинальная предельная кратность обмотки для
защиты при номинальном первичном токе, А:
300,
400
600
800; 1000
1500

13
13
18
24
26

10
13
18
24
26
Трехсекундный ток термической стойкости, кА, при номинальном первичном токе, А:
300,
400
600
800,
1000
1500

16
16
24
32
40
60

12
16
24
32
40
60
Ток электродинамической стойкости, кА, при
номинальном первичном токе, А:
300,
400
600
800,
1000
1500

41
41
61
82
102
153

31
41
61
82
102
153
Испытательное напряжение, кВ:
одноминутное промышленной частоты
грозового импульса полного
65
125
95
220

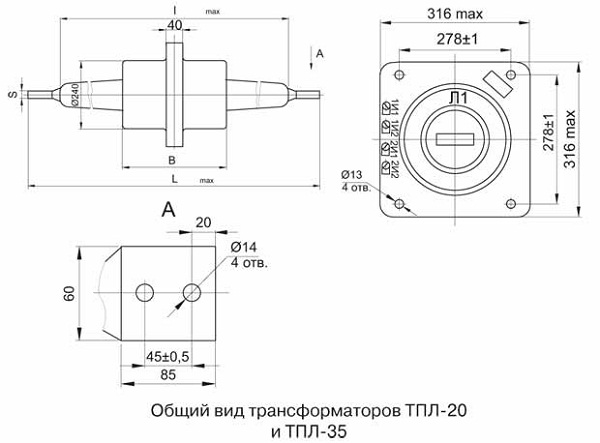

Габаритные размеры

Номинальный первичный ток, А
S, мм
Масса, кг
ТПЛ 20 ТПЛ 35
300,400, 600
800
1000
1500		 6,5
9,5
11,5
18		 47 62

Тип
Размеры, мм
L, мм I, мм B, мм
ТПЛ-20
ТПЛ-35
 770
990		 540
760		 240
410
Проходные трансформаторы тока ТПЛ-35

Варианты обозначения:
трансформатор ТПЛ20 УХЛ2, ТПЛ35 УХЛ2, ТПЛ20УХЛ2, ТПЛ35УХЛ2
