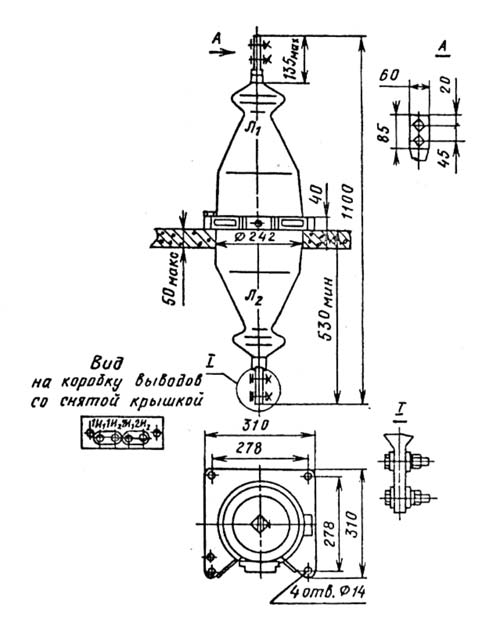

Проходные трансформаторы тока ТПОЛ-35
Трансформатор ТПОЛ-35 предназначен для передачи сигнала измерительной информации измерительным приборам, устройствам защиты и управления, а также для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока частоты 50 или 60 Гц на класс напряжений до 35 кВ включительно. Кроме того, трансформатор тока ТПОЛ-35 на номинальный первичный ток 1500 А и номинальный класс точности 10Р/10Р может устанавливаться в цепях нулевых выводов турбогенератора, если значение тока последнего не превышает 400А. Трансформатор изготовлен в климатическом исполнении "У" или "Т" категории размещения 3 по ГОСТ 15150
Условия работы:
- высота над уровнем моря не более 1000 м ;
- окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;
- рабочее положение – любое.
Технические характеристики:
| Наименование параметра |
Показатель |
| Номинальное напряжение, кВ |
35 |
| Номинальный первичный ток, А |
400, 600, 800, 1000, 1500 |
| Номинальный вторичный ток, А |
5 |
| Номинальная частота, Гц |
50 |
| Номинальная вторичная нагрузка при cos j= 0,8, В-А: |
30 |
| Номинальный класс точности вторичной обмотки: для измерений для защиты |
0,5; 1,0; 10Р |
| Номинальная предельная кратность обмотки
для защиты при номинальном первичном токе, А: 400 600 800 1000 1500 |
13 18 24 24 26 |
| Кратность трехсекундного тока термической стойкости при номинальном первичном токе, А: 400 600 800 1000 1500 |
16 24 32 40 52 |
| Ток электродинамической стойкости, кА: |
100 |
| Масса, кг. | 55 |
Варианты обозначения:
трансформатор ТПОЛ35, ТПОЛ-35У3, ТПОЛ35У3
