Разъединитель РЛНД-10/400 У1
Разъединители РЛНД-10/400 У1, РЛНДз-10/400 У1 трехполюсныепредназначены для включения и отключения под напряжением обесточенных участков цепи номинального напряжения до 10 кВ, а также заземления отключенных участков при помощи стационарных заземлителей (РЛНДз).
Условия эксплуатации:
- температура окружающего воздуха от +40 С до -45 С,
- окружающая среда - промышленная атмосфера тип П,
- скорость ветра при отсутствии гололеда до 36 м/с,
- степень загрязнения изоляции по ГОСТ 9920-89 П и 1У,
- толщина корки льда до 20 мм ,
- высота над уровнем моря не более 1000 м .
Разъединители изготавливаются в исполнении У категории 1 по ГОСТ-15150-69.
Разъединители РЛНД10/400 У1, РЛНДз10/400 У1 поставляются в комплекте с приводом ПР(З)-УХЛ1.

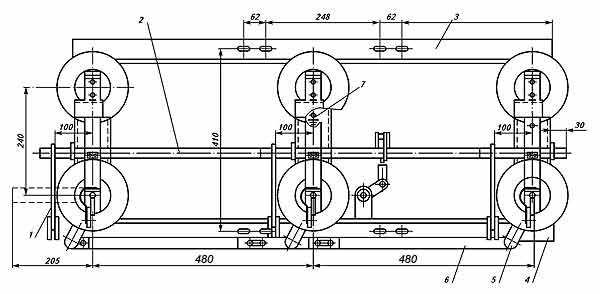

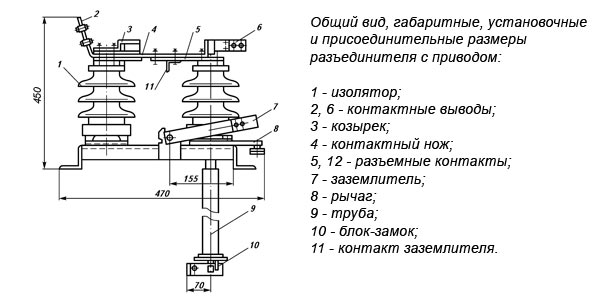

Общий вид, габаритные, установочные и присоединительные размеры разъединителя:
1 - заземлитель (для РЛНДз) ;
2 - вал заземлителя (для РЛНДз) ;
3 - уголок;
4 - швеллер;
5 - рычаг;
6 - тяги;
7 - болт заземления (для РЛНДз)
Технические характеристики:
Наименование параметра |
РЛНД-10/400 У1 |
РЛНДз-10/400 У1 |
Класс напряжения сети, кВ действ. |
10 |
10 |
Наибольшее рабочее напряжение, кВ |
12 |
12 |
| Номинальный ток, А | 400 |
400 |
| количество заземляющих ножей | - |
1 |
| Механический ресурс разъединителей и приводов, циклов ВО | 10000 |
10000 |
| Средний ресурс до кап. ремонта, лет. | 10 |
10 |
| Масса, кг., не более | 40 |
42 |
Варианты обозначения:
разъединитель РЛНД10/400 У1, РЛНДз10/400 У1, РЛНД10/400У1, РЛНДз10/400У1,
РД-10/400 У1, РДз-10/400 У1, РЛНД-10/400 У 1, РЛНД-1-10/400 У1, РЛНД-I-10/400 У1
