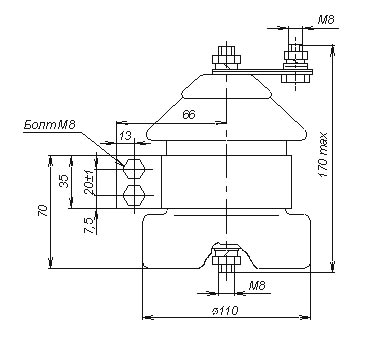

Разрядник РНК-0,5
Вентильный разрядник РНК-0,5 У1 предназначен для защиты устройств контроля изоляции высоковольтных вводов высоковольтных трансформаторов (КИВ-500). Разрядник соответствуют ТУ16-521.218-76.
Условия работы:
- высота над уровнем моря не более 1000 м ;
- температура окружающего воздуха от - 45 С до +40 С ;
- относительная влажность воздуха при температуре +25 С до 100% .
Технические характеристики:
Наименование параметра |
РНК-0,5У1 |
Класс напряжения сети, кВ действ. |
0,38 |
Номинальное напряжение, кВ действ. |
0,5 |
Пробивное напряжение при частоте 50
Гц в сухом состоянии и под дождем, кВ действ. |
|
Импульсное пробивное напряжение при предразрядном времени от 2 до 10 мкс, кВ. |
2,5 |
Номинальный разрядный ток, кА |
1,0 |
Остающееся напряжение при импульсном токе с длиной фронта 8 мкс, амплитудой 1000 А, кВ. |
2,5 |
Ток утечки при выпрямленном напряжении 0,5 кВ, мкА |
6,0 |
Длина пути утечки внешней изоляции, см. |
2,0 |
Допустимое тяжение проводов, Н. |
50 |
Масса, кг. |
1,8 |
Варианты обозначения:
разрядник РНК-0,5У1, РНК0,5У1, РНК-0,5 У 1
