Разрядник РВН-1

Вентильный разрядник РВН-1 У1 предназначен для защиты от атмосферных перенапряжений изоляции электрооборудования переменного тока частотой 50 и 60 Гц. Изготавливается для сетей с любой системой заземления нейтрали. Разрядник соответствует ТУ16-92.

Условия работы:

  • высота над уровнем моря не более 1000 м ;
  • температура окружающего воздуха от - 45 С до +40 С ;
  • относительная влажность воздуха при температуре +25 С до 100% .

Технические характеристики:

Наименование параметра

РВН-1У1

Класс напряжения сети, кВ действ.

0,66

Номинальное напряжение, кВ действ.

1,0

Пробивное напряжение при частоте 50 Гц в сухом состоянии и под дождем, кВ действ.
-не менее
-не более



2,1
2,8

Импульсное пробивное напряжение при предразрядном времени от 2 до 20 мкс, кВ.

4,6

Остающееся напряжение при волне импульсного тока 8/20 мкс, кВ, не более
- с амплитудой 250 А
- с амплитудой 1000 А
- с амплитудой 2500 А
- с амплитудой 5000 А



-
4,3
-
-

Номинальный разрядный ток, кА

1,0

Ток утечки при выпрямленном напряжении, равном номинальному напряжению, мкА.

6,0

Токовая пропускная способность:
- 20 импульсов тока волной 16/40 мкс, кА
- 20 импульсов тока волной 3/8 мс, А
- 20 импульсов тока волной 8/20 мкс, кА
- 20 импульсов прямоугольной волной 2000 мкс, А


3,0
35
-
-

Длина пути утечки внешней изоляции, см.

2,6

Допустимое тяжение проводов, Н.

100

Масса, кг.

1,8

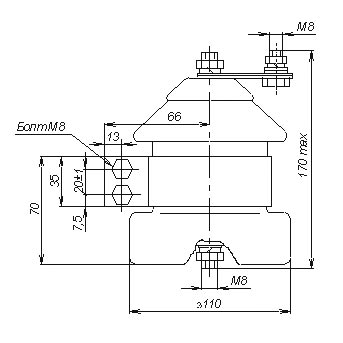

Разрядник РВН-1

Варианты обозначения:
разрядник РВН-1У1, РВН1У1, РВН-1 У 1
